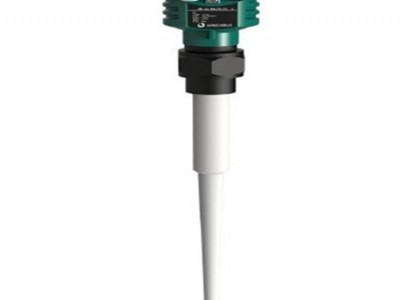

1、TWRD81智能雷達物位計產品概述：
簡介：
TWRD81智能雷達物位計是雷達式物位測量儀表，測量距離20米，可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4…20mA模擬信號。
應用：
● 采用非接觸式測量
● 采用極其穩定的材料制造
● 測量液體、固體介質的物位
● 可以測量所有介電常數＞1.8的介質
● 測量范圍0…20m(可以擴展到35米)
● 采用兩線制、回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸
● 4…20mA輸出或數字型信號輸出
● 分辨率1mm
● 不受噪音、蒸汽、粉塵、真空等工況影響
● 不受介質密度、粘稠度和溫度的變化的影響
原理
由電子單元產生微波脈沖，通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號，一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。
即使工況比較復雜的情況下，存在虛假回波，用的微處理技術和調試軟件也可以準確的識別出物位的回波。
2、TWRD81智能雷達物位計技術參數:
應 用：過程條件簡單，腐蝕性的液體、漿料比如：污水儲罐，酸堿儲罐，漿料儲罐。
測量范圍：20米
過程連接：G11/2螺紋或11/2NPT螺紋
介質溫度：-40-120℃
過程壓力：-0.1~0.3Mpa
精 度：±10mm
重 復 性：±2mm
頻率范圍：6.8GHz
防爆等級：Exia IIC T6 Gb
防護等級：IP67
信號輸出：4—20mA/HART( 兩線 )
3、TWRD81智能雷達物位計產品選型表：
| TWRD81-防爆 | |
| P 標準型 ( 非防爆 ) I 本安型 (Exib Ⅱ C T6) D 本安型＋隔爆型 (Exd ib Ⅱ C T6) | |
| TWRD81-天線型式/材料/過程 | |
| SP 塑料棒 /PP/-40…100℃ SF 塑料棒 /PTFE/-40…120℃ | |
| TWRD81-過程連接 | |
| G 螺紋 G1½"A N 螺紋 1½"NPT A PP 法蘭 DN50 PN16C 型 B PP 法蘭 DN80 PN16C 型 C PP 法蘭 DN100 PN16C 型 D PP 法蘭 DN150 PN16C 型 E PP 法蘭 DN200 PN16C 型 F PP 法蘭 DN250 PN16C 型 Y 特殊定制 | |
| TWRD81-容器接管長度 | |
| A 50mm B 100mm C 150mm D 200mm E 250mm Y 特殊約定 | |
| TWRD81-電子單元 | |
| 2 （4 ～ 20）mA /24V DC 兩線制 3 （4 ～ 20）mA /24V DC/HART 兩線制 4 （4 ～ 20）mA /24V DC/HART 四線制 5 （4 ～ 20）mA /220V AC/HART 四線制 | |
| TWRD81-外殼/防護等級 | |
| P 塑料 /IP65 L 鋁 /IP67 | |
| TWRD81-電纜進線 | |
| M M20*1.5 N ½"NPT | |
| TWRD81-編程/顯示 | |
| V 帶 X 不帶 | |
| TWRD81-量程 | |
| TWRD81智能雷達物位計 | |
