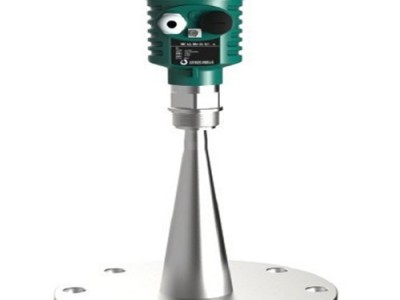

1、TWRD76-26G智能雷達物位計產品概述:
TWRD76-26G智能雷達物位計是雷達式物位測量儀表，測量距離可達20米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表適用于衛生型液體存儲容器，強腐蝕性容器。
2、TWRD76-26G智能雷達物位計技術參數:
應 用： 衛生型液體存儲容器，強腐蝕性容器
測量范圍： 20米
過程連接： 法蘭
介質溫度： -40～150℃
過程壓力： 常壓
精 度： ±3mm
頻率范圍： 26GHz
防爆等級： ExibⅡC T6 Gb
防護等級： IP67
信號輸出： 4...20mA/HART(兩線/四線)
RS485/Modbus
3、TWRD76-26G智能雷達物位計工作原理:
雷達物位計天線發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號。（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）
4、TWRD76-26G智能雷達物位計產品特點:
雷達物位計采用了高達26GHz的發射頻率，因而具有：
▲非接觸雷達，無磨損，無污染
▲天線尺寸小，便于安裝
▲波長更短，對在傾斜的固體表面有更好的反射
▲測量盲區更小，對于小罐測量也會取得良好的效果
▲波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物
▲幾乎不受腐蝕、泡沫影響
▲幾乎不受大氣中水蒸氣、溫度和壓力變化影響
▲嚴重粉塵環境不會影響電磁波工作
▲高信噪比，即使在波動的情況下也能獲得更優的性能
▲26GHz頻率，是測量固體和低介電常數介質的選擇
注：
使用雷達物位計時，務必保證料位不能進入測量盲區（圖中D所示區域）。
5、TWRD76-26G智能雷達物位計產品選型表:
| TWRD76-許可證 |
| P 標準型 ( 非防爆 ) I 本安型 （Exib IIC T6 Gb) D 本安型＋隔爆型 （Exd [ib] ib IIC T6 Gb） |
| TWRD76-過程連接/材料 |
| B 法蘭 DN80/ 不銹鋼 304 C 法蘭 DN100/ 不銹鋼 304 D 法蘭 DN125/ 不銹鋼 304 E 法蘭 DN150/ 不銹鋼 304 F 法蘭 DN200/ 不銹鋼 304 H 法蘭 DN250/ 不銹鋼 304 Y 特殊定制 |
| TWRD76-天線型式/材料 |
| B 喇叭天線 46mm/ 不銹鋼 304 C 喇叭天線 76mm/ 不銹鋼 304 D 喇叭天線 96mm/ 不銹鋼 304 |
| TWRD76-密封過程溫度 |
| V Viton/（-40 ～ 150）℃ |
| TWRD76-電子單元 |
| 2 （4 ～ 20）mA /24V DC 兩線制 3 （4 ～ 20）mA /24V DC/HART 兩線制 4 （4 ～ 20）mA /24V AC 四線制 5 RS485/Modbus |
| TWRD76-外殼/防護等級 |
| L 鋁 /IP67 G 不銹鋼 304/IP67 |
| TWRD76-電纜進線 |
| M M20*1.5 N ½"NPT |
| TWRD76-現場顯示/編程 |
| A 帶 X 不帶 |
| TWRD76-26G智能雷達物位計 | |
