TC-XP型基因擴增儀

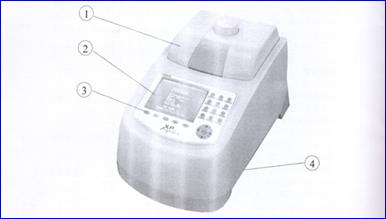

一、結構示意圖


















① 模塊        ② 液晶顯示屏          ③ 操作鍵盤          ④ 通風孔
⑤ 電源開頭     ⑥ 電源插座           ⑦ 熔斷器座          ⑧ RS232接口

























二、鍵盤示意圖
按鍵說明

三、單元模塊的安裝
拆除模塊：拆去后導風板，擰松固定銷螺釘打開固定銷，緩慢抽出模塊，將主機聯接插頭從模塊上拔下，取下模塊。
安裝模塊：將模塊擱在模塊插槽上 主機聯接插頭在模塊上，合上模塊，關上固定銷并擰緊固定銷螺釘，裝上后導風板。











① 主機 ② 主機聯接插頭 ③  模塊插槽 ④ 模塊⑤  固定銷螺釘 ⑥  固定銷⑦ 后導風板
四、開機前檢查
在插上插頭將儀器通電以前，應先確認以下內容：
1.     電源是否與儀器要求的電壓相符合
2.     確認電源線插頭已可靠插入電源插座中
3.     電源線接地可靠。
五、開機
打開電源開頭(將開頭撥到“-”的位置)，擴增儀會發出“嘟嘟”2聲，青蛙電源已接通。
此時屏幕將顯示“Self testing….”，儀器將進行自檢。自檢大約需要1～2分鐘，請耐心等候。若自檢沒有發現問題屏幕將出現主界面，以下就可以進行PCR擴增文件的編輯、查閱修改和刪除等操作。
