顯微鏡是觀察細胞的主要工具。根據光源不同，可分為光學顯微鏡和電子顯微鏡兩大類。前者以可見光（紫外線顯微鏡以紫外光）為光源，后者則以電子束為光源。
—、光學顯微鏡
（一）、普通光學顯微鏡
普通生物顯微鏡由3部分構成，即：①照明系統，包括光源和聚光器；②光學放大系統，由物鏡和目鏡組成，是顯微鏡的主體，為了消除球差和色差，目鏡和物鏡都由復雜的透鏡組構成；③機械裝置，用于固定材料和觀察方便（圖2-1）。
顯微鏡物象是否清楚不僅決定于放大倍數，還與顯微鏡的分辨力（resolution）有關，分辨力是指顯微鏡（或人的眼睛距目標25cm處）能分辨物體最小間隔的能力，分辨力的大小決定于光的波長和鏡口率以及介質的折射率，用公式表示為：
式中：n=介質折射率；α=鏡口角（標本對物鏡鏡口的張角），N.A.=鏡口率（numeric aperture）。鏡口角總是要小于180?，所以sina/2的最大值必然小于1。
制作光學鏡頭所用的玻璃折射率為1.65～1.78，所用介質的折射率越接近玻璃的越好。對于干燥物鏡來說，介質為空氣，鏡口率一般為0.05～0.95；油鏡頭用香柏油為介質，鏡口率可接近1.5。
普通光線的波長為400～700nm，因此顯微鏡分辨力數值不會小于0.2μm，人眼的分辨力是0.2mm，所以一般顯微鏡設計的最大放大倍數通常為1000X。
（二）、熒光顯微鏡
細胞中有些物質，如葉綠素等，受紫外線照射后可發熒光；另有一些物質本身雖不能發熒光，但如果用熒光染料或熒光抗體染色后，經紫外線照射亦可發熒光，熒光顯微鏡（圖2-2，3，4）就是對這類物質進行定性和定量研究的工具之一。
熒光顯微鏡和普通顯微鏡有以下的區別：
1、照明方式通常為落射式，即光源通過物鏡投射于樣品上（圖2-3）；
2、光源為紫外光，波長較短，分辨力高于普通顯微鏡；
3、有兩個特殊的濾光片，光源前的用以濾除可見光，目鏡和物鏡之間的用于濾除紫外線，用以保護人目。
（三）、激光共聚焦掃描顯微鏡
激光共聚焦掃描顯微鏡（laser confocal scanning microscope，圖2-5、6）用激光作掃描光源，逐點、逐行、逐面快速掃描成像，掃描的激光與熒光收集共用一個物鏡，物鏡的焦點即掃描激光的聚焦點，也是瞬時成像的物點。由于激光束的波長較短，光束很細，所以共焦激光掃描顯微鏡有較高的分辨力，大約是普通光學顯微鏡的3倍。系統經一次調焦，掃描限制在樣品的一個平面內。調焦深度不一樣時，就可以獲得樣品不同深度層次的圖像，這些圖像信息都儲于計算機內，通過計算機分析和模擬，就能顯示細胞樣品的立體結構。
激光共聚焦掃描顯微鏡既可以用于觀察細胞形態，也可以用于細胞內生化成分的定量分析、光密度統計以及細胞形態的測量。
（四）、暗視野顯微鏡
暗視野顯微鏡（dark field microscope，圖2-7）的聚光鏡中央有當光片，使照明光線不直接進人物鏡，只允許被標本反射和衍射的光線進入物鏡，因而視野的背景是黑的，物體的邊緣是亮的。利用這種顯微鏡能見到小至 4~200nm的微粒子，分辨率可比普通顯微鏡高50倍。
（五）、相差顯微鏡
相差顯微鏡（phasecontrast microscope，圖2-8、9）由P．Zernike于1932年發明，并因此獲1953年諾貝爾物理獎。這種顯微鏡最大的特點是可以觀察未經染色的標本和活細胞。
相差顯微鏡的基本原理是，把透過標本的可見光的光程差變成振幅差，從而提高了各種結構間的對比度，使各種結構變得清晰可見。光線透過標本后發生折射，偏離了原來的光路，同時被延遲了1/4λ（波長），如果再增加或減少1/4λ，則光程差變?yōu)?/2λ，兩束光合軸后干涉加強，振幅增大或減下，提高反差。在構造上，相差顯微鏡有不同于普通光學顯微鏡兩個特殊之處：
1、環形光闌（annular diaphragm）位于光源與聚光器之間，作用是使透過聚光器的光線形成空心光錐，焦聚到標本上。
2、相位板（annular phaseplate）在物鏡中加了涂有氟化鎂的相位板，可將直射光或衍射光的相位推遲1/4λ。分為兩種：
①A+相板：將直射光推遲1/4λ，兩組光波合軸后光波相加，振幅加大，標本結構比周?chē)橘|(zhì)更加變亮，形成亮反差（或稱負反差）。
② B+相板：將衍射光推遲1/4λ，兩組光線合軸后光波相減，振幅變小，形成暗反差（或稱正反差），結構比周?chē)橘|(zhì)更加變暗。
（六）、偏光顯微鏡
偏光顯微鏡（polarizing microscope）用于檢測具有雙折射性的物質，如纖維絲、紡錘體、膠原、染色體等等。和普通顯微鏡不同的是：其光源前有偏振片（起偏器），使進入顯微鏡的光線為偏振光，鏡筒中有檢偏器（一個偏振方向與起偏器垂直的的起偏器），這種顯微鏡的載物臺是可以旋轉的，當載物臺上放入單折射的物質時，無論如何旋轉載物臺，由于兩個偏振片是垂直的，顯微鏡里看不到光線，而放入雙折射性物質時，由于光線通過這類物質時發生偏轉，因此旋轉載物臺便能檢測到這種物體。
（七）、微分干涉差顯微鏡
1952年，Nomarski在相差顯微鏡原理的基礎上發明了微分干涉差顯微鏡（differential interference contrast microscope）。DIC顯微鏡又稱Nomarski相差顯微鏡（Nomarki contrast microscope），其優點是能顯示結構的三維立體投影影像。與相差顯微鏡相比，其標本可略厚一點，折射率差別更大，故影像的立體感更強。
DIC顯微鏡的物理原理完全不同于相差顯微鏡，技術設計要復雜得多。DIC利用的是偏振光，有四個特殊的光學組件：偏振器（polarizer）、DIC棱鏡、DIC滑行器和檢偏器（analyzer）。偏振器直接裝在聚光系統的前面，使光線發生線性偏振。在聚光器中則安裝了石英Wollaston棱鏡，即DIC棱鏡，此棱鏡可將一束光分解成偏振方向不同的兩束光（x和y），二者成一小夾角。聚光器將兩束光調整成與顯微鏡光軸平行的方向。最初兩束光相位一致，在穿過標本相鄰的區域后，由于標本的厚度和折射率不同，引起了兩束光發生了光程差。在物鏡的后焦面處安裝了第二個Wollaston棱鏡，即DIC滑行器，它把兩束光波合并成一束。這時兩束光的偏振面（x和y）仍然存在。最后光束穿過第二個偏振裝置，即檢偏器。在光束形成目鏡DIC影像之前，檢偏器與偏光器的方向成直角。檢偏器將兩束垂直的光波組合成具有相同偏振面的兩束光，從而使二者發生干涉。x和y波的光程差決定著透光的多少。光程差值為0時，沒有光穿過檢偏器；光程差值等于波長一半時，穿過的光達到最大值。于是在灰色的背景上，標本結構呈現出亮暗差。為了使影像的反差達到最佳狀態，可通過調節DIC滑行器的縱行微調來改變光程差，光程差可改變影像的亮度。調節DIC滑行器可使標本的細微結構呈現出正或負的投影形象，通常是一側亮，而另一側暗，這便造成了標本的人為三維立體感，類似大理石上的浮雕（圖2-10）。
DIC顯微鏡使細胞的結構，特別是一些較大的細胞器，如核、線粒體等，立體感特別強，適合于顯微操作。目前像基因注入、核移植、轉基因等的顯微操作常在這種顯微鏡下進行。
（八）、倒置顯微鏡
組成和普通顯微鏡一樣，只不過物鏡與照明系統顛倒，前者在載物臺之下，后者在載物臺之上（圖2-11），用于觀察培養的活細胞，具有相差物鏡。
進入20世紀80年代以來，光學顯微鏡的設計和制作又有了很大的發展，其發展趨勢主要表現在，注重實用性和多功能方面的改進。在裝配設計上趨于采用組合方式，集普通光鏡加相差、熒光、暗視野、DIC、攝影裝置于一體，從而操作靈活，使用方便。
二、電子顯微鏡
（一）、透射電子顯微鏡
1、基本原理
在光學顯微鏡下無法看清小于0.2?m的細微結構，這些結構稱為亞顯微結構（submicroscopic structures）或超微結構（ultramicroscopic structures；ultrastructures）。要想看清這些結構，就必須選擇波長更短的光源，以提高顯微鏡的分辨率。1932年Ruska發明了以電子束為光源的透射電子顯微鏡（transmission electron microscope，TEM），電子束的波長要比可見光和紫外光短得多，并且電子束的波長與發射電子束的電壓平方根成反比，也就是說電壓越高波長越短。目前TEM的分辨力可達0.2nm。
電子顯微鏡（圖2-12）與光學顯微鏡的成像原理基本一樣，所不同的是前者用電子束作光源，用電磁場作透鏡。另外，由于電子束的穿透力很弱，因此用于電鏡的標本須制成厚度約50nm左右的超薄切片。這種切片需要用超薄切片機（ultramicrotome）制作。電子顯微鏡的放大倍數最高可達近百萬倍、由電子照明系統、電磁透鏡成像系統、真空系統、記錄系統、電源系統等5部分構成。
2、制樣技術
1）超薄切片
通常以鋨酸和戊二醛固定樣品，以環氧樹脂包埋，以熱膨脹或螺旋推進的方式推進樣品切片（圖2-13），切片厚度20~50nm，切片采用重金屬鹽染色，以增大反差（圖2-14）。
2）負染技術
負染就是用重金屬鹽（如磷鎢酸、醋酸雙氧鈾）對鋪展在載網上的樣品進行染色；吸去染料，樣品干燥后，樣品凹陷處鋪了一薄層重金屬鹽，而凸的出地方則沒有染料沉積，從而出現負染效果（圖2-15），分辨力可達1.5nm左右。
3）冰凍蝕刻
冰凍蝕刻（freeze-etching）亦稱冰凍斷裂（freeze-fracture）。標本置于-100?C的干冰或-196?C的液氮中，進行冰凍。然后用冷刀驟然將標本斷開，升溫后，冰在真空條件下迅即升華，暴露出斷面結構，稱為蝕刻（etching）。蝕刻后，向斷面以45度角噴涂一層蒸汽鉑，再以90度角噴涂一層碳，加強反差和強度。然后用次氯酸鈉溶液消化樣品，把碳和鉑的膜剝下來，此膜即為復膜（replica）。復膜顯示出了標本蝕刻面的形態，在電鏡下得到的影像即代表標本中細胞斷裂面處的結構（圖2-16）。
（二）、掃描電子顯微鏡

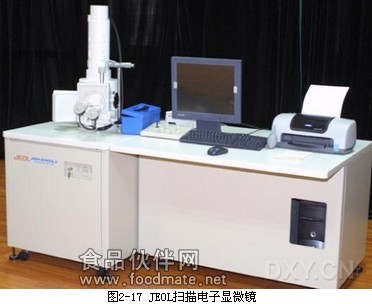

掃描電子顯微鏡（scanning electron microscope，SEM，圖2-17、18、19）于20世紀60年代問世，用來觀察標本的表面結構。其工作原理是用一束極細的電子束掃描樣品，在樣品表面激發出次級電子，次級電子的多少與電子束入射角有關，也就是說與樣品的表面結構有關，次級電子由探測體收集，并在那里被閃爍器轉變?yōu)楣庑盘?hào)，再經光電倍增管和放大器轉變?yōu)殡娦盘?hào)來控制熒光屏上電子束的強度，顯示出與電子束同步的掃描圖像。圖像為立體形象，反映了標本的表面結構。為了使標本表面發射出次級電子，標本在固定、脫水后，要噴涂上一層重金屬微粒，重金屬在電子束的轟擊下發出次級電子信號。
目前掃描電鏡的分辨力為6～10nm，人眼能夠區別熒光屏上兩個相距0.2mm的光點，則掃描電鏡的最大有效放大倍率為0.2mm/10nm=20000X。
（三）、掃描隧道顯微鏡
掃描隧道顯微鏡（scanning tunneling microscope，STM）由Binnig等1981年發明，根據量子力學原理中的隧道效應而設計。當原子尺度的針尖在不到一個納米的高度上掃描樣品時，此處電子云重疊，外加一電壓（2mV～2V），針尖與樣品之間產生隧道效應而有電子逸出，形成隧道電流。電流強度和針尖與樣品間的距離有函數關系，當探針沿物質表面按給定高度掃描時，因樣品表面原子凹凸不平，使探針與物質表面間的距離不斷發生改變，從而引起電流不斷發生改變。將電流的這種改變圖像化即可顯示出原子水平的凹凸形態。掃描隧道顯微鏡的分辨率很高，橫向?yàn)?.1～0.2nm，縱向可達0.001nm。它的優點是三態（固態、液態和氣態）物質均可進行觀察，而普通電鏡只能觀察制作好的固體標本。
利用掃描隧道顯微鏡直接觀察生物大分子，如DNA、RNA和蛋白質等分子的原子布陣，和某些生物結構，如生物膜、細胞壁等的原子排列。
三、顯微操作技術
顯微操作技術（micromanipulation technique）是指在高倍復式顯微鏡下，利用顯微操作器（micromanipulator，圖2-20）進行細胞或早期胚胎操作的一種方法。顯微操作器是用以控制顯微注射針在顯微鏡視野內移動的機械裝置。
顯微操作技術包括細胞核移植、顯微注射、嵌合體技術、胚胎移植以及顯微切割等。細胞核移植技術已有幾十年的歷史，Gordon等人（1962）對非洲爪蟾進行核移植獲得成功。我國著名學者童第周等在魚類細胞核移植方面進行了許多工作，并取得了豐碩成果
