VGT－507FTA貼片電阻超聲波清洗機

貼片電阻(SMD Resistor)又名片式固定電阻器(Chip Fixed Resistor) ，是金屬玻璃釉電阻器中的一種。是將金屬粉和玻璃釉粉混合，采用絲網印刷法印在基板上制成的電阻器。耐潮濕和高溫，溫度系數小?？纱蟠蠊?jié)約電路空間成本，使設計更精細化。

貼片電阻的特點：

體積小、重量輕，適應再流焊與波峰焊。電性能穩定、可靠性高；裝配成本低，并與自動裝貼設備匹配；機械強度高、高頻特性優越。

貼片電阻超聲波清洗機設備概述：

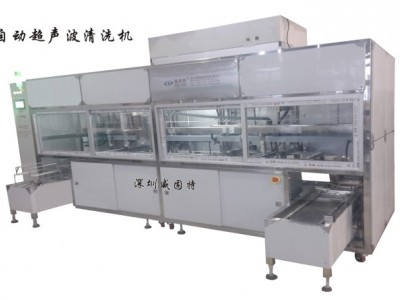

威固特公司生產的VGT－507FTA型超聲波清洗機，該清洗機是專為貼片電阻清洗而設計的超聲波清洗設備。整個工藝流程使用PLC編程控制，可根據清洗工藝要求，靈活設置動作參數。采用全自動化運行過程，清洗效果好，溶劑保持潔凈時間長，實現清洗流程的自動化作業，降低操作人員勞動強度，提高設備的生產能力和清洗效果。

貼片電阻超聲波清洗機設備組成：

1、超聲波清洗槽體、附槽體系統：采用SUS316L不銹鋼制作；

2、含加熱系統：采用加熱板加熱，歐姆龍溫控器控溫；

3、28/40KHZ超聲波系統：采用日本技術超聲換能器/發生器；

4、預熱箱系統：采用SUS316L不銹鋼制作；采用加熱棒加熱，機械溫控器控溫；

5、自動上下料臺：包括氣缸、氣閥、感應器、減速馬達及其他配置；

6、橫移輸送裝置：PLC控制，包括氣缸、精密導軌、磁性開關及其他配置；

7、提升拋動系統：包括伺服電機、直線軸承、光軸、精密絲桿、感應開關；

8、進排液管路：進排水采用不銹鋼管，二片式不銹鋼閥門；

9、電氣控制裝置：PLC控制，另包括電控材料、數顯觸摸屏；

10、底盤機架：不銹鋼材料制作。

貼片電阻超聲波清洗機清洗工藝流程：

自動上料→洗劑超聲清洗→純水超聲清洗→純水超聲清洗→純水超聲清洗→純水超聲波清洗→純水超聲波清洗→自動下料。

貼片電阻超聲波清洗機整機參數：

整機尺寸：約L3310*W1584*H1820（mm）；

整機容量：40KW；

電源：AC380V，50HZ（三相五線制）；

使用洗劑：中性除蠟清洗劑、堿性洗劑、酸性洗劑；

進液口徑：G1″；

排液口徑：G2″。
