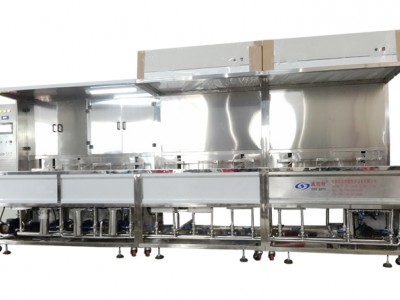

威固特VGT－1009FHA紅外接收頭超聲波清洗機

紅外接收頭廣泛應用于：空調、風扇、暖風機、加濕器、電視、DVD、機頂盒、車載移動DVD、硬盤播放器、多媒體組合音響、數碼相框、手機等家電產品等領域。

紅外接收頭超聲波清洗機設備概述：

深圳威固特生產的VGT－1009FHA型紅外接收頭超聲波清洗機是為光學行業而設計的超聲波清洗設備。整個工藝流程使用PLC編程控制，可根據清洗工藝要求，靈活設置動作參數。采用全自動化運行過程，清洗效果好，溶劑保持潔凈時間長，實現清洗流程的自動化作業，降低操作人員勞動強度，提高設備的生產能力和清洗效果。

紅外接收頭超聲波清洗機清洗工藝流程：

自動上料→洗劑超聲清洗→洗劑超聲清洗→純水噴淋洗→純水超聲清洗→純水超聲清洗→純水超聲波清洗→純水超聲波清洗→純水超聲波清洗→自動下料。

紅外接收頭超聲波清洗機設備組成：

1、超聲波清洗槽主、附槽體系統：采用SUS316L不銹鋼制作；

2、含水循環過濾系統：過濾泵加精密過濾器；

3、含加熱系統：采用加熱管加熱，松下溫度模塊控溫；

4、含28/40KHZ超聲波系統：采用日本技術超聲換能器、發生器；

5、噴淋系統：包括儲液箱、噴淋泵、噴咀及其它配置；

6、自動上下料臺：包括氣缸、氣閥、感應器、減速馬達及其他配置；

7、橫移輸送裝置：PLC控制、包括氣缸、精密導軌、磁性開關及其他配置；

8、提升拋動系統：包括伺服電機、直線軸承、光軸、精密絲桿、感應開關；

9、預熱槽：包氣動閥、過濾器、加熱棒及管路；

10、進排液管路、清洗液循環精密過濾系統不銹鋼過濾器：進排水采用不銹鋼管，二片式不銹鋼閥門，配過濾棉芯；

11、電氣控制裝置：PLC控制，另包括電控材料、數顯觸摸屏；

12、底盤機架：不銹鋼材料制作。

紅外接收頭超聲波清洗機各部分功能：

1、超聲波發生器：產生40/28KHZ超音頻電信號，以供給換能器；

2、換能器：將超聲發生器產生的超音頻電能轉換成高頻機構振蕩而轉入清洗液中，從而達到超聲波清洗的目的；

3、清洗槽：工件在超聲清洗槽進行超聲清洗，可將工件表面及縫隙中的油污、粉塵、指紋、汗?jié)n等離子型污垢震落；

4、進排液管路裝置：用于進水與排放洗劑；

5、自動溫控加熱系統：自動控制各清洗槽中的清洗液溫度到設備的溫度及加熱與否；

6、槽過濾系統：從儲液槽中泵抽取經過濾器過濾后，使清潔的溶液重新流回至清洗槽內；

7、純水漂洗系統：水從預熱箱液入8、7、4槽內，水滿后溢入3儲槽，3槽噴淋后排水管排放；

8、電器控制面板：控制整機的電氣部分，集中控制清洗機的各項功能，保證整機功能的實現。
