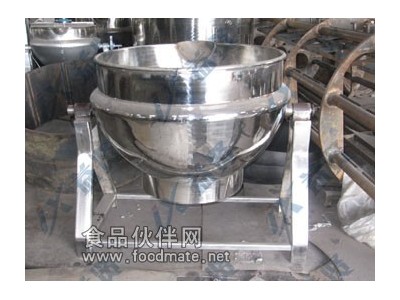

| 一、夾層鍋圖片 |
|
蒸汽夾層鍋
攪拌槳 |
| 二、不銹鋼夾層鍋概述 |
| 夾層鍋通常由鍋體和支腳組成。鍋體是由內外球形鍋體組成的雙層結構形式，中間夾層通入蒸汽加熱或?qū)嵊?。有固定式夾層鍋、可傾式夾層鍋、攪拌式夾層鍋等。夾層鍋具有受熱面積大、熱效率高、加熱均勻、液料沸騰時間短、加熱溫度容易控制、外型美觀、安裝容易、操作方便、安全可靠等特點。夾層鍋廣泛應用于糖果、制藥、乳品、酒類、糕點、蜜餞、飲料、罐頭、鹵味等食品的加工，也可用于大型餐廳或食堂熬湯、燒菜、燉肉、熬粥等，是食品加工提高質量、縮短時間、改善勞動條件的良好設備。 |
| 三、不銹鋼夾層鍋分類和結構 |
| 夾層鍋分類 1、按結構形式分為：可傾式夾層鍋、立式（固定）夾層鍋結構 2、按加熱方式分為：電加熱夾層鍋、蒸汽加熱夾層鍋、燃?xì)饧訜釆A層鍋 3、按工藝需要各采用帶攪拌或不帶攪拌設備。 夾層鍋鍋體材質 （a） 內鍋體不銹鋼（SUS304/SUS316L）、外鍋體碳鋼（Q235-B），外涂防銹漆； （b） 內外鍋體全不銹鋼（SUS304/SUS316 |
| 四、不銹鋼夾層鍋主要技術參數 |
| 公稱容積 | 50 | 100 | 200 | 300 | 400 | 500 | 600 | 800 | 1000 | | 口徑 | Φ600 | Φ700 | Φ800 | Φ900 | Φ1000 | Φ1100 | Φ1200 | Φ1400 | Φ1500 | | 鍋深 | 400 | 450 | 580 | 630 | 680 | 730 | 780 | 830 | 900 | | 傳熱面積（m2） | 0.45 | 0.58 | 1.12 | 1.42 | 1.75 | 2 | 2.3 | 3.2 | 3.9 | | 電熱功率 | 9 | 9 | 15 | 18 | 18 | 24 | 24 | 27 | 30 | | 導熱油量（L） | 30 | 36 | 45 | 60 | 70 | 80 | 100 | 200 | 250 | | 工作壓力 | ≤0.09Mpa（可根據客戶使用情況進行調整設計） | | 攪拌速度 | 36 r/min（可根據客戶使用情況進行調整設計） | | 攪拌功率 | 0.55 | 0.55 | 0.75 | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | | 刮邊攪拌電機功率 | 0.75 | 0.75 | 1.1 | 1.5 | 1.5 | 2.2 | 2.2 | 3 | 4 | | 備注：容積，夾層工作壓力，電機功率，攪拌槳結構等可以根據客戶特定要求定做。 | 注： 1、圖表中的攪拌功率為標準配置，如客戶另有要求，請?zhí)岢觥? 2、夾層工作壓力≤0.09Mpa，如客戶有特殊要求可按要求定做。 3、夾層鍋選型需提供的工藝參數：物料性質、工作壓力、工作溫度、特殊要求等。 技術要求 1、文件支持：可提供設備結構尺寸圖紙（PDF）、使用說明書等。 2、按使用功能要求，分別采用如下標準設計、制造、檢驗： A、《藥品生產質量管理規范（1998年修訂版）》第四章第31-37條款； B、《鋼制壓力容器（GB150-1998）》； C、《鋼制焊接常壓容器（JB/T4735-1997）》； D、《食品機械安全衛生（GB16798-1997）》。 |
