使用DM5E系列壁厚測量儀，您可以完成大量的艱巨任務，尤其是測量受到腐蝕和侵蝕部件的剩余壁厚。
它是智能化設計的，使用方便的超聲波測厚儀，小巧輕質，但功能強大，結構袖珍，外形符合人體符合人體工程學，為單手操作，操作時十分舒適。
| 3種功能水平 DM5E系列提供三種功能水平的版本： 基礎型DM5E DM5E DM5E DL DM5E和DM5E DL均提供雙層測量。基本上所有需要厚度測量的部件和工件都帶有保護涂層。使用傳統測量方法測量下層金屬的厚度時，保護涂層（包括油漆）會導致重大誤差。此外，除去涂層再重新涂刷，需要花費大量成本和時間。經過實地驗證的雙層測量功能無需除去任何保護涂層。它只需要選擇雙層模式，并放置好探頭，即可進行測量。
| 用戶友好型操作界面 三種版本的DM5E都具有相同的用戶友好型操作鍵盤界面。該界面有1個中央模式鍵，1個校準/開/關鍵，用于激活和設置功能控制的2個功能方向鍵，還有用于調整參數和通過直觀的單級菜單進行導航的4個方向鍵。通過鍵盤可以訪問所有儀器的校準、設置和測量顯示模式。DL版本的文件顯示模式允許用戶將厚度讀數創建和存儲于文件中。所有校準均為菜單驅動，操作員的每一步均有指導。還設有一個內置的校準提醒器，可以設置為在指定的測量次數之后或給定的時間段之后提醒用戶進行校準。  高性能探頭的新范圍 DM5E系列開發出一套新的超聲波探頭，即使在極高的溫度下，也表現出的性能。DA5xx系列產品包括常用的5兆赫的標準探頭，高穿透力的2兆赫探頭，以及7.5兆赫的指尖探頭，均符合EN 15317要求。新開發的5兆赫高溫探頭的工作范圍從-10°C到+204°C。（標準探頭的工作范圍到70°C） 靈活的數據處理DM5E DL配有內置數據記錄器，可以在網格線性文件中存儲多達5萬個讀數，因此可以對測量數據作進一步處理。使用我們的UltraMATE軟件，測量數據文件可以從儀器傳輸并保存到個人電腦，如有需要，還能夠以不同的固定格式將報告打印出來。通常，報告格式為彩色直方圖，測量值的范圍為彩色編碼，或用彩色標出超過/限制的數值。也可以將數據粘貼到Windows剪貼板，然后再轉移到電子表格或文檔中進行處理。 測量顯示的范圍三種版本的DM5E均提供各種測量顯示。 正常： 厚度值以大號數字顯示在顯示屏中央。 掃描： 厚度掃描允許用戶在壁面運行探頭。評估期結束后，將顯示所測量的材料厚度。 掃描： 除了所顯示的是測量的厚度之外，厚度掃描與厚度掃描是完全一樣的。 DIFF/RR%:使用用戶指定的標稱厚度來比較測量厚度。2個值之間的空間差別以差異百分比顯示。 B-掃描： 以圖示法顯示厚度值的B-掃描。該圖是根據每秒1點的測量和記錄繪制的。 |
| 作原理 | 超聲波脈沖回波法 |
|---|---|
| 測量模式 | 取決于探頭和材料，在始脈沖和一次底波的測量模式下，0.60毫米到508毫米（0.025英寸到20.00英寸）；在雙層測量模式下，2.00毫米到127.0毫米 |
| 測量分辨率 | 0.01毫米默認 - 可選0.01，0.1毫米（0.001英寸默認 - 可選擇0.001，0.01英寸） |
| 材料聲速范圍 | 0.508到18.699毫米/毫秒（0.0200到0.7362英寸/毫秒） |
| 材料速度分辨率 | 1米/秒（0.0001英寸/毫秒） |
| 單位 | 英寸或毫米 |
| 校準 | 單點校準、用試塊校準和不用試塊校準、兩點校準 |
| 脈沖發生器 | 激勵脈沖： 尖脈沖發生器 電壓：120伏加載到50歐姆負載，使用20兆赫示波器 |
| 接收器 | 帶寬500千赫到12兆赫@ -3dB 增益自動增益控制 |
| 顯示屏類型 | 高分辨率圖形液晶顯示屏，64×128像素，53.0毫米×27.0毫米，背光和對比度可調 |
| 更新速率 | 4赫茲或8赫茲，用戶可選擇，24赫茲掃描模式捕捉率 |
| 厚度值顯示 | 標準查看模式為5位數字，高10.6毫米（0.4英寸） B-掃描查看模式為5位數字，高2.55毫米（0.1英寸） |
| 末位讀數顯示 | 實心和空心讀數指示耦合或非耦合狀態 |
| 設置 | 探頭的9個標準設置 |
| 報警設置 | 和的報警范圍為0.25毫米到508毫米（0.010英寸20.00英寸） 當報警器啟用和違規時，實心和空心讀數交替 |
| 電源要求 | 2 節“AA”電池 |
| 電池壽命/工作 時間 | 約60小時。 |
| 儀器關閉 | 可選擇“ALWAYS ON”（始終開啟）或在 5、10、15、30 分鐘無操作后“AUTO OFF”（自動關閉） |
| 語言 | 可選擇英語、德語、法語、西班牙語、意大利語、俄語、日語和中文 |

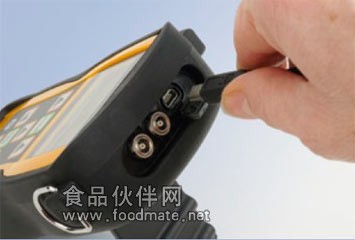

| I/O連接器 | 傳感器雙Lemo 00(同軸) 連接迷你USB和個人電腦 |
| 溫度 | 工作溫度 -10°C 到 +50°C (+10°F 到 +120°F) 存儲溫度 -20°C 到 +60°C (-10°F 到 +140°F) |
| 重量 | 223克（0.597磅）含電池 |
| 大小 | 138毫米×32毫米×75毫米 |
| 沖擊 | IEC 68-2-27 Ea，根據Mil Std 810C 方法 516.2 程序I，每軸6次15克11毫秒脈沖半正弦波 |
| 密封 | IEC529/IP54,防塵/防滴水，依據IEC 529對IP54分類的規定 |
| 容量： | 50,000個讀數 |
|---|---|
| 文件結構 | 網格文件 |
| 行數 | 1到50,000 |
| 列數 | 1到223 |
| 文件命名 | 多達24個字符的字母數字名稱 |
| 可選軟件 | 標準版UltraMATE和簡化版UltraMATE |
