CA型泵|啤酒泵系單級單吸懸臂直聯式離心水泵，供吸送80℃以下清水或物理化學性質似于水的液體，適用于工廠、礦山、城市給水排水和農田灌溉等用途。
本泵強構簡單、緊湊、性能可靠、體積小、重量輕、電耗低，使用維修方便。
二、結構說明
泵的主要零件有：泵體1；直聯架2：葉輪4：機械密封部件9：Y系列加軸伸電機12等，(見圖1CZ型泵結構圖)。
本型泵泵蓋與泵體鑄成一體，葉輪直接裝在電機軸上，并用葉輪螺母10加外舌止退墊圈7固緊。
水泵采用機械密封，為了防止因機械密封損壞導致液體流入電機內，電機軸裝有擋水圈5。
泵體出水口一般朝上，也可以朝側，這時只要將泵體與直聯架螺栓松開，調轉泵體即可。
CZ型泵不帶底座。用戶可以根據直聯架的地腳孔位置改置水泥墩或鋼架支承座，使用時泵體下方應有支承，且吸水管路路件重量應有另支承，不能壓在水泵上。

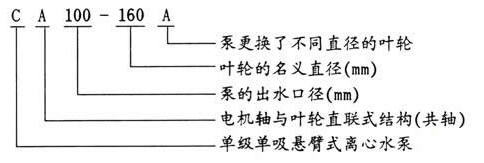

三、型號意義
四、參數表
| 泵型號 | 流 量 | 揚 程m | 轉速r/min | 軸功率 | 電機功率KW | 泵效率% | 必需汽蝕余量 | 吸上真空度m | |
| m3/h | L/S | ||||||||
| CA150-200 | 180 | 50 | 11.5 | 1450 | 8.54 | 11 | 66 | 2.9 | 7.1 |
| 300 | 83 | 8.9 | 9.31 | 78 | 4 | 6 | |||
| 360 | 100 | 7.0 | 9.94 | 69 | 4.8 | 5.2 | |||
| CA200-230 | 450 | 69.4 | 9.2 | 1450 | 13.05 | 15 | 48 | 4 | 6.3 |
| 415 | 115.3 | 7.2 | 12.24 | 66.5 | 5.5 | 5.3 | |||
| 485 | 135 | 6.4 | 12.1 | 70 | 6.7 | 4.3 | |||
| CA80-200 | 33 | 9.17 | 13.5 | 1450 | 1.70 | 4 | 69 | 1.84 | 8.3 |
| 55 | 15.28 | 12.3 | 2.44 | 75.5 | 3.0 | 7.3 | |||
| 66 | 18.34 | 10.5 | 2.7 | 70 | 4.9 | 5.5 | |||
| CA100-160 | 87 | 24.4 | 9.7 | 1450 | 3.29 | 5.5 | 70 | 3.3 | 7.0 |
| 145 | 40.3 | 8.2 | 4.15 | 78 | 4.14 | 6.5 | |||
| 170 | 47.2 | 7 | 4.26 | 76 | 7.35 | 3.5 | |||
| CA100-160A | 78 | 21.67 | 8 | 1450 | 2.7 | 4 | 63 | 3.25 | 7.0 |
| 130 | 36.11 | 6.5 | 3.03 | 76 | 4.0 | 6.5 | |||
| 150 | 43.3 | 5 | 3.032 | 70 | 5.2 | 5.5 | |||
| CA100-200 | 66 | 18.3 | 9.4 | 1450 | 2.72 | 5.5 | 62 | 2 | 8.0 |
| 110 | 30.6 | 8.5 | 3.5 | 73 | 2.9 | 7.5 | |||
| 132 | 36.7 | 7.2 | 3.81 | 68 | 4.05 | 6.5 | |||
