一、概述
新一代HH·CP型二氧化碳培養箱是集公司多年技術經驗和引進了新工藝所開發的高性能的二氧化碳培養箱，具有加熱快、溫度波動小的特點；是開展免疫學、腫瘤學、遺傳及生物工程所必須的關鍵設備，廣泛應用于醫學、微生物、農業科學、藥物學的研究和生產。
二、結構

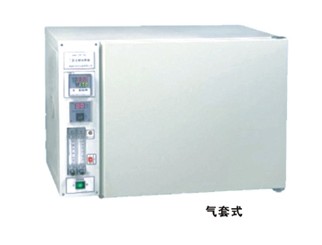

本機為臺式二氧化碳培養箱，由噴塑外殼、不銹鋼工作內室及電子控制部分組成。使用時必須有二氧化碳鋼瓶及二氧化碳減壓閥。二氧化碳?xì)怏w必須純凈，減壓閥壓力應穩定。二氧化碳鋼瓶是壓力容器，由用戶自備。減壓閥是二氧化碳專用減壓閥，其性能直接影響箱內二氧化碳濃度的精度，因此由本公司配套。
1．本機為內室壁直接加熱（氣套式）或隔水箱加熱（水套式），升溫快且均勻性好。
2．溫度傳感器為Pt100鉑電阻，互換性好。
3．溫控電路采用報警、主控箱溫兩個傳感器，即使主控電路失控，報警電路仍可限溫，可靠性大大提高。
4．二氧化碳輸入回路為獨特設計，開門后可快速恢復（例：設定5%時，恢復時間不超過6分鐘，設定10%時恢復時間不超過12分鐘）二氧化碳濃度由空氣及二氧化碳配比輸入，濃度不受濕度等影響。
5．濕度為自然蒸發式。
三、主要技術指標
1． 內室尺寸：
氣套式：500×400×400（80升） 460×530×645（160升）；
水套式：500×400×400（80升） 500×500×650（160升）；
2．溫度控制范圍：室溫+5--50℃；
3．溫度波動：±0.5℃；
4．溫度分布均勻性：±0.5℃（80升） ±1℃（160升）；
5．設定值：+1℃跟蹤報警，并切斷加熱電源；
6．溫度恢復時間：≤15分鐘（37℃時）；
7．二氧化碳控制范圍：0—20%v/v；
8．流量計：空氣 100---1000ml/min；二氧化碳 10---100ml/min ；
9．二氧化碳濃度恢復時間：濃度值×1.2分鐘；
10．電源：220VAC, 50Hz；
11．功率：≤280W（500W）（氣套式） ≤500W（700W）（水套式）；
12．外形尺寸：
氣套式：730×470×480 （630×770×770）；
水套式：550×505×805 （700×605×955）；
13．工作環境：溫度5℃－30℃；濕度≤85%RH。
四、使用方法
1．將二氧化碳專用減壓閥裝在二氧化碳鋼瓶上，接頭處不得有漏氣現象。將減壓閥輸出接頭用膠管與二氧化碳培養箱后的二氧化碳進氣接頭相連接，用壓緊圈固緊，不得漏氣。鋼瓶暫不打開。
2．接通電源前，先將箱內室用酒精擦凈，再用紫外滅菌燈或臭氧消毒器，消毒一小時。
3．開機
接通電源，總電源開關置“1”，綠色指示燈亮。對于隔水式（水套式）CO2培養箱：第一次使用本機低水位指示燈亮且報警。加熱器加熱電源斷開，此時應將橡皮管連接水龍頭和箱體進水接口，打開水龍頭，過一段時間水位逐漸升高。當?shù)退恢甘緶?，?bào)警消失。應再加約1升水后即關閉水龍頭，如繼續大量進水，水將溢出。損壞箱體，影響本機正常工作。當?shù)退恢甘緹舾邥r(shí)，應及時加水，否則會影響箱內溫度。
⑴將溫度設定值調到需要的溫度，（例如37℃），加熱指示燈（綠）應亮，表示正在加熱。當所需工作溫度較低時，為防止初次加熱，升溫過快造成溫度過沖，可采用二次設定方法。如所需工作溫度為37℃，第一次先設定35℃。當溫度過沖開始回落后，再第二次設定為37℃。這樣可降低和杜絕溫度過沖現象，盡快進入恒溫狀態。
⑵將二氧化碳電磁閥開關置于“0”。（關閉電磁閥，因?yàn)樵谖赐ǘ趸寂囵B(yǎng)時電磁閥長期通電會發燙，影響電磁閥壽命。）
⑶待溫度達到設定值后，將二氧化碳鋼瓶開啟，（開啟前，減壓閥應盡量擰松，防止減壓閥輸出壓力過高導致輸氣橡皮管爆裂?。p壓閥上進氣壓力表指示鋼瓶?jī)?nèi)二氧化碳?jí)毫Γ徛捻槙r(shí)針擰減壓閥旋鈕。使減壓閥輸出壓力指示為0.05Mpa，指針處于刻線中間。此時用撥盤設定所需二氧化碳濃度（出廠時調整為5%），開啟二氧化碳進氣開關，置“1”，此時即有二氧化碳進入室內。隨著濃度升高，LED顯示出二氧化碳濃度值，到設定值時，電磁閥切斷，切換到空氣及二氧化碳補氣。此時空氣流量計浮子應指示在760ml/min(出廠時已調好)，二氧化碳流量計浮子應指示在40ml/min（出廠時已調好）；若浮子偏離上述數值時，可用調節針閥細調到760ml/min（空氣）及40ml/min（二氧化碳）準確為止。（在開門后快速恢復時，空氣無流量，二氧化碳也小于40ml/min,這是正?，F(xiàn)象。
⑷出廠時一般調整為5%±0.3%二氧化碳濃度，已能滿足廣大用戶的要求。
⑸當溫度達到設定值，波動±0.5℃以內, 二氧化碳濃度也達到要求后，即可進行細胞培養.放入水盤，使?jié)穸确弦螅匀徽舭l(fā)一般可達95%。
⑹ 在首次使用本機或長期不使用后使用本機,均應按上述要求操作,并且在正式培養前應作箱內污染檢查.
4.關機
關機前應將二氧化碳鋼瓶關閉，將二氧化碳進氣開關置“0”，然后切斷電源。若較長時間不用，則應將水盤取出，將箱內擦干，在二氧化碳開關置“0”狀態下，箱溫在37℃時通電兩小時保證箱內干燥后，再切斷電源。
五、注意事項
1．本機應安裝在空氣干凈，溫差變化較小的地方，且無日光直射。周圍不得有強電磁場及輻射能量。
2．開機前應熟讀使用說明書，掌握正確使用方法。特別注意鋼瓶開啟前，一定將減壓閥擰松，防止輸氣膠管爆破。
3．針形閥不可隨意擰動，使用中應經常監視減壓閥輸出壓力為0.05Mpa空氣流量760ml/min二氧化碳流量40ml/min(5%二氧化碳濃度時)。
4．鋼瓶壓力不足1Kpa時應予以更換，更換鋼瓶時應先將鋼瓶開關關閉，擰松減壓閥螺軸，再拆下減壓閥重新安裝在滿的鋼瓶上。
5．打開玻璃門一定要開足，約半分鐘后閉門，放清殘余氣體，防止二氧化碳恢復時二氧化碳累加而過沖。
6．箱側控制箱內的各部件均已精確調整好，切勿任意調節其中可調部分，以免影響精度。
7．培養箱電源必須接地良好，以保證安全。
8．如有故障應立即與上海博迅實業有限公司，上海博迅醫療設備廠聯系。
