一、概述
1.用途和適用范圍:
KSY-12-16(A)控制器是1300℃電爐的配套設備，它可對電爐內的溫度進行測量、顯示、控制，可使爐膛內的溫度自動保持恒溫。
KSY-12-16(A)控制器主要與6-13、8-13、10-13等型號產品箱式電阻爐配套使用。
2.產品特點：
由于電爐的加熱元件以硅碳棒為主，其加熱元件的冷態和熱態時的電阻值相差較大，在長期使用中硅碳棒的電阻值將逐漸變大。因此本控制器的輸出功率可以調節以滿足硅碳棒老化后電阻爐的正常使用。溫度的顯示為數字式顯示?？刂茰囟葹樽詣涌販?。因此本控制器具有溫度控制和功率調節兩種功能。
3.型號的組成及代表意義：
KSY-12-16 (A) 控制器各符號的代表意義：
K—控制器
S—實驗電阻爐
Y—可控硅移相控制
12—最大控制功率12KW
16—最高控制溫度1600℃
A—智能溫控儀表，PID控制
4.使用環境條件:
1) 環境溫度:5~40℃
2) 相對濕度:不大于80%
3) 周圍無導電塵埃、爆炸性氣體及能嚴重破壞金屬和絕緣的腐蝕性氣體。
4) 沒有明顯的震動和顛簸
5) 垂直放置、傾斜度不大于5度。
二.結構特征與工作原理
1.結構特征:

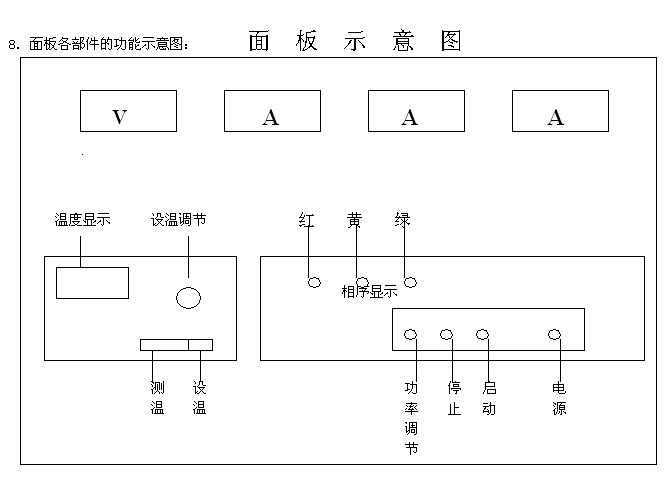

KSY-12-16(A)控制器為柜式結構,外殼由鋼板沖壓折制焊接成型。外殼表面采用高強度的靜電噴涂工藝，漆膜光滑牢固，控制面板采用PVC軟面板，造型美觀?？刂破鞯那昂缶O有可打開的門，方便維修。前面板裝有電壓表、電流表、溫控儀表、電源鎖式開關、啟動、停止按鈕開關、功率調節電位器及三相電源相序顯示器。
2.工作原理簡介:
KSY-12-16(A)控制器控制系統的主回路采用了可控硅移相集成電路。該電路的移相范圍大于170度。它具有鋸齒波線性好，控制調節方便，并有失交保護等優點，使用可靠性高。其工作原理為：熱電偶將電爐內部的毫伏電壓值進行比較，使爐膛內的溫度保持恒溫。作為PID調節信號輸出控制主回路的執行元件，輸出功率的調節是經過脈沖觸發電路板的移相集成電路的移相輸入端輸入移相電壓，控制可控硅導通角的大小，使電爐內的加熱元件加熱，來控制輸出電壓和輸出電流滿足輸出功率的要求，從而達到用戶所需要的爐膛溫度。
三.主要技術特性
1.額定電壓: 380V±10%
2.電源頻率: 50HZ±1HZ
3.電源相數：三相
4.最大控制功率：12KW
5.最高輸出電流：50A
6.最高輸出電壓：不小于370V
7.最高控制溫度：1600℃
8.控制精度：不大于設定值的±3℃
9.外形尺寸 (寬×深×高) ：510×300×1000
10.重量： Kg
四.設備的安裝
1. KSY-12-16(A)控制器不需要特殊的設置，可將控制器平放在室內平整地面上或?qū)嶒炁_上。
2.控制器應避免震動，其安放位置與電爐不宜太近，一般與電爐的距離大于50cm。這樣可防止電爐表面溫升影響控制器內電子元件的正常工作。
3.設備的連接：
1) 在控制器的后門下端電氣板上有接線端子排，并有接線的標記銘牌，其排列順序為（從左至右）三相電源輸入端A、B、C相，中線N，電爐的三組加熱元件A、B、C保護接地線，行程開關、熱電偶“－”，“＋”，共十二個接線端子。前七個接線端子的最大承受電流為50A，后五個接線端子的最大承受電流為10A。
4.設備連接時注意事項：
1) 電源的輸入功率大于10KVA。
2) 三相電源輸入應連接在大于60A的刀閘上。
3) 三相電源輸入線及控制器輸出與電爐的連接應用導線截面積不小于6mm²的銅芯絕緣線。
4) 電源中性線N用4mm²的銅芯絕緣線，行程開關連接線應用導線截面積不小于1.0mm²的銅芯絕緣線。
5) 設備應可靠地接地，防止設備漏電，確保使用安全。
6) 熱電偶的接線：電爐在出廠時配有黑色溫度補償導線。補償導線內紅色導線一端接在熱電偶“＋”端上，另一端接在控制器端子板熱電偶的“＋”端子上。補償導線內綠色導線一端接在熱電偶“－”端上，另一端接在控制器端子板熱電偶的“－”端子上。電偶連接后將電偶插入電爐的電偶孔中。
五、使用方法
1. 控制器開箱后，應檢查其外觀有無損傷，各電氣件是否緊固，配件是否齊全。
2. 操作者在使用控制器前應仔細閱讀本使用說明書的有關事項，并認真對照說明書查閱控制器與電爐的導線連接是否正確，導線使用是否合理，有無錯接或漏接，接線是否牢固可靠，設備之間的保護接地是否與大地連接牢固，各項檢查無誤后方可使用。
3. 將380V專用電源刀閘合上，觀察前面板相序顯示功能是否正確，即A相顯示紅色，B相顯示黃色，C相顯示綠色。若顯示顏色不對，此時拉掉電閘，將端子板輸入電源端的任意兩根導線位置互換，再合上刀閘，若顯示正確，證明相序正確。
4. 將面板上功率調節旋鈕向左旋至最小，將溫控儀表撥動開關撥向“設定”，開啟電源開關，調節溫度設定旋鈕，觀察溫控儀表上的數字顯示至用戶所需要的溫度值上，再將溫控儀表撥動開關撥向“測量”位置。
5. 先啟動面板上帶鎖電源開關，然后按動面板上的“啟動”按鈕，此時溫控儀表的顯示溫度為爐膛內的實際溫度。緩慢調節功率輸出旋鈕，使電流表指示的電流值與電壓表指示的電壓值乘積不大于電阻爐的額定功率即可（額定功率換算：3V×單一A）。一般功率調小時，爐膛溫度升溫緩慢，但可延長加熱元件的使用壽命，否則功率調大時爐膛升溫速度快，但影響加熱元件的使用壽命。一般電流表的指示值為20～30A為宜。
6. 加熱后爐膛內溫度緩慢上升，當爐內溫度接近設定溫度時，溫控儀表進入PID調節的比例帶，電流值緩慢下降，由于加熱元件的熱慣性，溫度還在緩慢上升，達到設定溫度時，PID調節使電加熱元件停止加熱，經過2～3次的PID反復調節后，則溫控儀表顯示達到設定溫度值，一般測量顯示溫度與設定溫度不大于±3℃。
7. 實驗工作結束后，將“功率調節”旋鈕向左旋至最小，按動面板上的停止按鈕，將電源斷掉，拉掉刀閘。
六、維修及保養
1.為了保證溫度控制器良好可靠地工作，必須定期進行下列項目檢查
(1) 各接線處的連接是否松動應及時緊固。
(2) 校對溫控儀表的精度應在誤差之內。
(3) 保持溫控器內清潔，每做完實驗后應關機并清理內部，電器部件應干凈，并用儀器罩上
2.長期不使用該設備應按本說明書第4項環境條件貯存。
七、對用戶的承諾
產品出廠后對該設備實行“三包”。具體“三包”內容按廠方售后服務有關規定執行即：
1、 凡用戶按使用說明書要求，正確使用設備，在一年內出現質量問題，負責保修，免收修理費?！ ?nbsp;
2、 維修后的設備在規定的保修期內出現同樣的質量問題負責免費維修。
3、 用戶未按使用說明書各項進行安裝而造成的質量問題，本單位負責維修，但收取配件維修費。
4、 超過保修期的產品常年負責配件供應及維修。
5、 保修期以用戶購買發票為依據之日計算。
