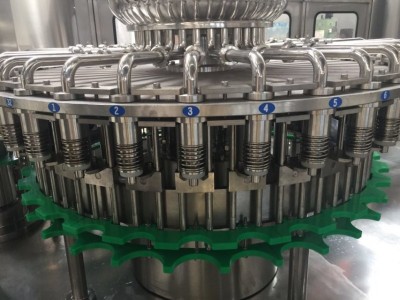

32沖瓶機、32頭灌裝機、10頭擰蓋機三機一體的灌裝設備。該設備主要適用礦泉水、純凈水等不含氣飲料的沖瓶、灌裝、封口連續作業。該設備以下特點尤為突出：采用沖瓶、灌裝、封口三機合一，大大的減少占地空間。凡與液體相接觸部位均采用304L不銹鋼制作，且內外表面拋光處理，易清洗，清潔衛生。密封件均為硅橡膠或三元乙丙等進口件，符合食品衛生及灌裝要求。沖瓶機設計，可用無菌水沖洗，確保瓶子的高度潔凈。采用壓力式灌裝原理，灌裝速度快，液面控制穩定。的新式灌裝閥、回流循環系統，回氣不回灌裝缸，確保灌裝物料的高度潔凈。高能磁力旋蓋（力矩可調節設定），使設備的適應性和擰蓋質量得到保證灌裝三機合一主要包括如下部分：臺板和灌裝機架、傳動系統、輸送系統、氣路控制系統電氣控制系統、沖瓶機、灌裝機、擰蓋機、臺板和灌裝機架整體臺板主要用以支撐傳動系統、輸瓶系統等，確保傳動，輸瓶定位準確，傳輸平穩。此部件主要由臺板、不銹鋼面板、支腿、連接圈、支承法蘭不銹鋼側門等組成。傳動系統是由一臺主電機拖動，變頻調速，通過蝸輪箱傳動，萬向軸傳動，齒輪傳動，回轉支承實現整機的連續運作。輸送系統是由進出瓶星輪、護板、瓶頸托板等組成，實現從現整機的運行平穩、性能可靠，操作維護方便。沖瓶機旋轉式?jīng)_瓶機包括32個瓶夾，有固定噴嘴不銹鋼接水盤，可收集沖洗液。灌裝機是由灌裝缸，中心管、主轉盤、灌裝閥，轉動托盤，升降機構，凸輪機構等組成。整個灌裝回轉系統是一個大的回轉支承支持，運轉平穩，灌裝缸、中心管是固定在主轉盤上，主轉盤上安裝有升降機構，更換瓶型操作調整方便。灌裝閥在有瓶時被打開，物料在灌入瓶內的同時，進瓶—沖瓶—灌裝—封口—出瓶的平穩輸送。氣路控制系統是由氣源處理控制元件、電磁閥等構成，供給擰蓋機用氣。電氣控制系統是由電氣控制柜、操縱柜等組成，包括變頻器、可編程控制器，低壓控制電氣元件等，整機的PLC控制，使瓶內原有空氣經另外通道被排到回料缸，而不再接觸灌裝缸內待灌物料，確保物料的高度潔凈，瓶子灌滿后有少許物料經排氣通道收集到回料缸，經低位罐被泵抽出后重新至灌裝。特殊的灌裝閥設計，灌裝速度快，液面控制穩定。擰蓋機包括旋蓋頭，送蓋滑道，取蓋裝置等，有瓶進蓋，卡瓶口定位，高能磁力旋蓋，旋蓋力矩可準確調整設定，確保飲料的封口質量。設備主要配置 ：
| 泵 | 南方泵業 |
| 觸摸可視屏 | 臺灣威倫 |
| PLC程序控制器 | 日本三菱 |
| 變頻器 | 日本三菱 |
| 接近開關、光電開關 | 歐姆龍 |
| 接觸器、斷路器 | 德力西 |
| 氣缸、電磁閥等主要原件 | 亞德克 |
技術參數：
| 生產能力：500mlPET瓶 | 12000BPH-15000BPH |
| 沖瓶頭數： | 32 |
| 灌裝頭數： | 32 |
| 旋蓋頭數： | 10 |
| 灌裝溫度： | 常溫 |
| 灌裝形式： | 重力灌裝 |
| 整機功率： | 8.63KW |
| 沖瓶用水量： | 2.5噸/小時 |
| 外形尺寸： | 350022002250 mm |
| 凈重： | 6000Kg |
