1、設計施工規范要求

1.1標準和規范

本工程的深化設計、施工和驗收必須符合國家標準和規范（如有更新，則按要求），規范標準如下：

《潔凈廠房設計規范》（GB50073-2001）

《潔凈室施工及驗收規范》（JGJ71-1990）

《潔凈室及相關受控環境標準》ISO/DISI46441

《微生物和生物醫學實驗室生物安全應用準則》WS233-2002

《通風與空調工程質量驗收規范》（GB50243-2002）

《采暖通風與空氣調節設計規范.》（GB50019-2003）

《通用用電設備配電設計規范》（GB50055-93）

《建筑設計防火規范》（GBJ16-2001）

1.2設計和施工資質要求

本項目的設計和施工單位，注冊資本不低于500萬元人民幣，必須具備“空調凈化系統工程的設計和安裝”等營業許可范圍，必須具備質保和售后技術自身能力要求。

2、設計原則

2.1、清潔區和污染區嚴格分開，物品傳遞方便，盡量縮短物流路程，避免交叉污染。

2.2、平面布置合理，減少房間轉角，有利空氣流通，增加感觀舒適度，愉悅工作人員情緒，提高工作效率。

2.3、凈化空調與通風，電氣等咋滿足工藝要求的情況下，盡量做到精簡，減少業主投資成本。

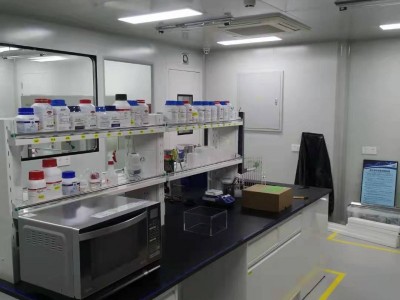

微生物無菌實驗室：

1、無菌室是一種無菌操作技術，實驗室以滿足環境和條件要求為基礎，保證無微生物污染和不受其它有害因素的影響。

2、整體布置合理，各功能室通過調節送回風的比例，使實驗室壓差滿足防止微生物污染和有害因素影響，保證無菌操作，達到工作方便。

2.1清潔區和污染區嚴格分開，物品傳遞方便，盡量縮短物流路程，不免交叉污染。

2.2、平面布置合理，減少房間轉角，有利空氣流通，增加感觀舒適度，愉悅工作人員情緒，提高工作效率。

2.3、凈化空調與通風，電氣等咋滿足工藝要求的情況下，盡量做到精簡，減少業主投資成本。

3.工藝方案設計

   3.1、設計總則

   1）無菌室是一種無菌操作技術，實驗室以滿足環境和條件要求為基礎，保證無微生物污染和不受其它有害因素的影響。

   2）整體布置合理，各功能室通過調節送回風的比例，使實驗室壓差滿足防止微生物污染和有害因素影響，保證無菌操作，達到工作方便。

   3.2、設計流程

   1）、人流：緩沖走道→一更→二更→風淋→緩沖（手消毒）→無菌室

   2）、物流：緩沖走道→傳遞窗→準備間→傳遞窗→操作室

   1）、人流：前室    更衣室    風淋    緩沖（含手消毒裝置）  無菌室

   2）、物流：傳遞窗   無菌室

4.實驗室及精華車間防護技術要求技術要求

4.1、實驗室圍護結構、裝飾系統配置含走道

圍護結構、裝飾系統配置

（1）吊頂

        實驗室吊頂均采用厚度為50mm（B1級防火）手工制巖棉夾芯彩鋼復合板，要求：機械強度高，防火、隔熱、隔音、防潮性能好，憑證光滑，耐腐蝕、易清潔、安裝方便。鋼板采用“寶鋼”，厚度0.5mm，接縫處密封；承重部位做承重處理，所有陰陽角采用經陽極化處理的鋁型材做弧形設計處理。

（2）隔斷

     實驗室隔墻均采用厚度為50mm（A1級防火）機制石膏板巖棉夾芯彩鋼復合板，要求：機械強度高，防火、隔熱、隔音、防潮性能好，憑證光滑，耐腐蝕、易清潔、安裝方便。鋼板采用“寶鋼”，厚度0.5mm，接縫處密封；內隔斷底部采用1m高機制紙蜂窩夾芯彩鋼復合板，上面采用50mm電泳鋁合金型材做適宜比例的固定觀察窗，配5mm浮法玻璃，靠外墻側根據外窗做適宜比例的固定采光窗，鋁合金包邊，整體做到協調和美觀，在每個實驗室均能相互觀察到對方人員，以提高實驗人員操作的安全性，在保證實驗室圍護結構具高強度的同時擁有良好的氣密性。

與化學室之間的隔斷由厚度為50mm（A1級防火）機制石膏板巖棉夾芯彩鋼復合板和防爆透視玻璃觀察窗組成，具體施工應參照相應圖紙并結合現場實際進行，如有必要作合理優化或調整。

（3）地面

實驗室地面采用PVC地板，，熱熔焊接，無縫源，防滑耐磨、耐消毒、防酸堿、易清洗，地面與墻體連接處做密封處理，采用圓弧擠壓方式，完全平齊的過渡連接。

（4）門

實驗室內所有密閉門，采用鋼框彩鋼板封門，設視窗。

（5）傳遞窗

實驗室內所有傳遞窗鋼板噴塑外殼不銹鋼內膽內膽，厚度<1mm

（6）風淋室

無菌實驗室內風淋室采用不銹鋼噴嘴，系統自動控制運行，雙們電子互鎖，并設有光電感應器。

1）、吊頂

        實驗室吊頂均采用厚度為50mm（B1級防火）手工制巖棉夾芯彩鋼復合板，要求：機械強度高，防火、隔熱、隔音、防潮性能好，憑證光滑，耐腐蝕、易清潔、安裝方便。鋼板采用“寶鋼”，厚度0.5mm，接縫處密封；承重部位做承重處理，所有陰陽角采用經陽極化處理的鋁型材做弧形設計處理。

2）、隔斷

     實驗室隔墻均采用厚度為50mm（A1級防火）機制石膏板巖棉夾芯彩鋼復合板，要求：機械強度高，防火、隔熱、隔音、防潮性能好，憑證光滑，耐腐蝕、易清潔、安裝方便。鋼板采用“寶鋼”，厚度0.5mm，接縫處密封；內隔斷底部采用1m高機制紙蜂窩夾芯彩鋼復合板，上面采用50mm電泳鋁合金型材做適宜比例的固定觀察窗，配5mm浮法玻璃，靠外墻側根據外窗做適宜比例的固定采光窗，鋁合金包邊，整體做到協調和美觀，在每個實驗室均能相互觀察到對方人員，以提高實驗人員操作的安全性，在保證實驗室圍護結構具高強度的同時擁有良好的氣密性。

與化學室之間的隔斷由厚度為50mm（A1級防火）機制石膏板巖棉夾芯彩鋼復合板和防爆透視玻璃觀察窗組成，具體施工應參照相應圖紙并結合現場實際進行，如有必要作合理優化或調整。

3）、地面

實驗室地面采用進口PVC地板，韓國“LG”慧寶系列，熱熔焊接，無縫源，防滑耐磨、耐消毒、防酸堿、易清洗，地面與墻體連接處做密封處理，采用圓弧擠壓方式，完全平齊的過渡連接。

4）、門

實驗室內所有密閉門，采用鋼框彩鋼板封門，設視窗。

5）、傳遞窗

實驗室內所有傳遞窗鋼板噴塑外殼不銹鋼內膽內膽，采用SUS304，厚度<1mm

6）、風淋室

無菌實驗室內風淋室采用不銹鋼噴嘴，系統自動控制運行，雙們電子互鎖，并設有光電感應器。

4.2、電氣系統配置

1）采用TN—S保護系統，要求：各實驗室功能合理配置三相和單相插座，電壓、頻率穩定，滿足實驗需求，穿著暗線埋設。

2）室內照明均采用潔凈室照明燈具（不銹鋼斜邊型吸頂式帶罩密封燈具）；要求：鏡面全內膽，照明度強，不銹鋼邊框年久不腐蝕，外觀美觀，密封性好、抗干擾、不積塵、易清潔。

3）所有實驗室及工作室滅菌方式采用實驗室燈架，紫外線滅菌。

4）實驗室耗電分別為：空調機、通風機組、照明及化驗設備。因此，需根據平面布置情況，結合國家相關規范要求，合理布置電力線路、電纜線徑和功率因素。

4.2、電氣系統配置

1）為滿足各特殊功能實驗室的溫、濕度、通風、壓力及精華需求，根據國家規范，各實驗室通風管道采用“武鋼”采優質鍍鋅板制作，保溫采用國內，厚度為20mm，A1級防火橡塑材料。

2）無菌實驗室采用一臺“天加”TSD50CR管道式空調機組（或同等級及以上品牌），制冷量12.1KW、制熱量13.3KW.

3）各功能區域送風壓力平衡，同事新風補給經過初中效過濾，保證各凈化實驗室溫、濕度等條件符合實驗要求，并在通風設計上，保證新鮮的空氣從潔凈區向污染區，空氣不串流，低噪音。

5.各區域房間技術指標明細表

6.項目清單及要求

具體見附件“工程量清單要求.xls”其中所羅列的項目名稱、性能及規格等要求，應與現場實際施工情況相適應，原則上不增減項目（數量），不降低等級要求。

7.實驗室空調系統配置說明

微生物無菌實驗室送風系統，凈化空調機組采用有中效凈化送風機組和管道空調機組成，新風經初、中效過濾后經凈化空調機組處理后送至各房間，采用三級過濾：即初效+中效+末端加高效過濾來達到房間的潔凈度，氣流方式采用單、雙向氣流，頂送風下回風，所有回風口均安裝阻尼式過濾裝置?；仫L(fēng)由潔凈風道或者回風支管收集,通過回風總管至空調機組?？照{(diào)系統采用10-15%新風比，潔凈區保持在15Pa以上正壓。

8.關于平面布置圖的補充說明

8.1、在本次裝修工程的平面布置圖中，培養箱、冰箱、烘箱和滅菌鍋等化驗設備不在本工程范圍內，其余設備、設施（如：更衣柜、鞋柜等）均列入本次工程范圍。在本次裝修工程的平面布置圖中，不銹鋼中央超凈工作臺1個，不銹鋼邊臺2個。由業主自行購置的化驗設備有：培養箱2臺，冰箱1臺，烘箱1臺，滅菌鍋1臺。

8.2、平面布置圖中業主自行購置的設備處需要設置相應的插座，在邊臺區域也需按相應規范要求布置一定數量的插座。

9.關于技術圖紙的補充說明

隨本招標技術方案所提供的圖紙（微生物室布置圖.pdf、微生物室燈具布置圖.pdf、微生物室燈具接線圖.pdf、微生物室頂板布置圖g.pdf、微生物室送風平面圖.pdf），僅為基本設計要求，請根據現場實際情況進行合理優化和修訂。圖示尺寸可能與實際情況有出入，請根據實際丈量尺寸為準。
