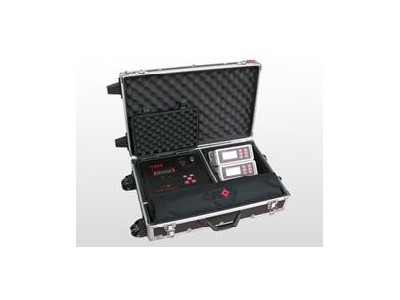

F1-T埋地管道防腐層探測檢漏儀

【主要技術指標】
（一） 發射機技術指標：
1．輸出功率：0~25W自動調節
2．發射頻率：1K±0.1HZ
3．阻抗匹配：5~500Ω，自動匹配
4．發射距離：0.03~8km，可逐級向8km外移動
5．工作電源：14.8V軍品鋰電池組
6．工作溫度：-20℃~+60℃
7．控制系統：DSP+矢量控制，支持系統升級
8．調節系統：數字式鍵盤控制
9．重　　量：3.0Kg（含電池）
10．外形尺寸：276×227×98
（二）探測儀技術指標：
1．靈敏度：-85db
2．位置偏差：≤5cm
3．探測深度：≤8m
4．工作電源：9.6V鎳氫電池
5．工作溫度：-20℃~+60℃
6．顯示：數字顯示
7．重量：0.9kg
8．外形尺寸：165×110×68
（三）檢漏儀技術指標：
1．靈敏度：-85db
2．檢漏精度：≥0.25mm²
3．工作電源：9.6V鎳氫電池
4．工作溫度：-20℃~+60℃
5．顯示：數字顯示
6．重量：0.9kg
7．外形尺寸：165×110×68

(探管儀)

(檢漏儀)

【其它配件】
    探桿、檢漏線、輸出線、接地線、接地棒、小銼刀、磁鐵、12.6V充電器、9.6V充電器2只

【檢測原理及方法】
    探測走向和埋土深度的原理及方法：向地下管道發送特定的高頻調制信號通過探測地下管道的磁場來確定地下管道的位置、走向和深度。
    檢測原理及方法：
    向地下管道發送特定的高頻調制信號，在地下管道防腐層破損點處與大地形成回路，并向地面輻射，在破損正上方輻射信號最強，根據這一原理找出管道防腐層的破損點。
    采用“人體電容法”，就是用人體做檢漏儀的感應元件，當檢漏員走到漏點附近時，檢漏儀發出聲響提示，當走到漏點正上方時，示值，從而準確找到漏蝕點。
