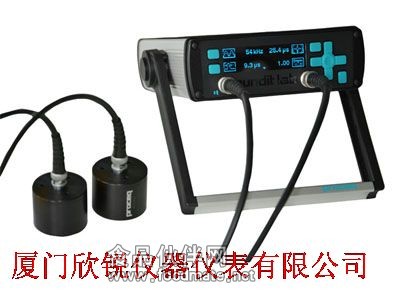

瑞士博勢Proceq混凝土超聲波檢測儀Pundit Lab

超聲波測試設備 Pundit Lab 具有在線數據采集、波形分析以及所有發射參數全遙控功能。除了傳統的傳導時間和脈沖速度測量以外，Pundit Lab 超聲波檢測設備還提供路徑長度測量、垂直裂紋深度測量和表面速度測量。優化的脈沖整形可用較低的電壓
實現更寬的發射范圍。這種將傳輸電壓和接收機增益自動結合的耦合，確保了的接收信號，同時還確保了測量的準確性和穩定性。集成的波形顯示允許手動觸發接收的波形。

特色
集成的波形顯示
遙控：USB 連接和 Pundit link 應用程序允許
開放的接口：還可用第三方軟件對儀器進行全遙控
直接在 PC 上進行數據記錄
多個電源選項：Pundit Lab 使用電池,或通過交流電源適配器供電，也可通過 USB 連接由　PC 供電。
廣泛的傳感器：超聲波測試設備 Pundit Lab 支持 24 kHz 到 500 kHz（傳感器）
廣泛的傳感器，使它不僅適用于混凝土和巖石，還適用于其他材料，如石墨、陶瓷、木材等。用于粗糙表面的指數傳感器和用于估計動態彈性模量的橫波傳感器使產品組合更加完善。
附件
     標準的 54kHz 傳感器
新的設計提高了性能,增加了測量的范圍和穩定性。


     150kHz和250kHz傳感器
這兩個傳感器有更高的分辨率,但是降低了測量的范圍。用于顆粒較細的樣品。

     54kHz指數傳感器
用于粗糙表面且無耦合劑的使用。與Pundit Lab+結合使用，無需外部放大器。

     500kHz傳感器
用于顆粒細致的材料，如巖石、陶瓷。


     250 kHz橫波換能器
用于結合使用標準的縱波換能器測量動態彈性模量的材料測試。

  傳感器支架
特別用于混合測量例如測量表面速度或裂縫深度。

Pundit link
Proceq 開發的基于 Windows 的軟件 Pundit link 可發揮超聲波測試設備 Pundit Lab 的全部功能，向用戶提供以下功能：

波形可視化和分析，將您的 PC 變成示波器。
觸發點的相互調整
在線數據采集
儀器的全遙控，包括可編程數據記錄功能
將數據導出到第三方應用程序
應用
超聲波測試設備 Pundit Lab 是(Pundit系列產品中)迄今為止用途最廣的一款。它擁有經典 Pundit7所有功能，同時還具有其他優勢。在設計時既考慮實驗室用途，也因其體積小巧、 結構堅固、功耗化，而同樣完全適用于現場使用。

標準化
超聲波測試設備 Pundit Lab 符合以下標準：

EN12504-4（歐洲）
ASTM C 597-02（北美）
BS 1881 Part 203（英國）
ISO1920-7:2004（）
IS13311（印度）
CECS21（中國）
技術數據
傳導時間測量
范圍 0.1 – 9999 µs
分辨率 0.1 µs
顯示 79 x 21 毫米被動矩陣 OLED
傳感器 優化的激勵脈沖 125V、250V、350V、500V 和自動
接收機
可選增益步長 1x、10x、100x、自動
帶寬 20 kHz – 500 kHz
內存 非易失，> 500 測量值
區域設置 支持公制和英制單位
電源
電池 4 x AA 電池（> 20 小時持續使用時間）
電源線 5v, <500mA，通過 USB 充電器
PC 5v, <500mA，直接通過 USB 線纜
機械
尺寸 172 x 55 x 220 mm
重量 1.316kg（含電池）
工作環境
工作溫度 -10° 到 60°C（0° 到 140°F）
濕度 <95% RH，非冷凝

保修
電子部件的保修期統一為 2 年
最多可續保 3 年時間
