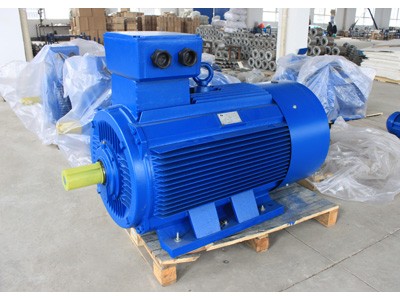

Y112M-6-2.2KW電機三相異步電動機的結構
（一）定子（靜止部分）
1、定子鐵心
作用：電機磁路的一部分，并在其上放置定子繞組。
構造：定子鐵心一般由0.35~0.5毫米厚表面具有絕緣層的硅鋼片沖制、疊壓而成，在鐵心的內圓沖有均勻分布的槽，用以嵌放定子繞組。
定子鐵心槽型有以下幾種：
半閉口型槽：電動機的效率和功率因數較高，但繞組嵌線和絕緣都較困難。一般用于小型低壓電機中。
半開口型槽：可嵌放成型繞組，一般用于大型、中型低壓電機。所謂成型繞組即繞組可事先經過絕緣處理后再放入槽內。
開口型槽：用以嵌放成型繞組，絕緣方法方便，主要用在高壓電機中。
2、定子繞組
作用：是電動機的電路部分，通入三相交流電，產生旋轉磁場。
構造：由三個在空間互隔120°電角度、隊稱排列的結構完全相同繞組連接而成，這些繞組的各個線圈按一定規律分別嵌放在定子各槽內。
定子繞組的主要絕緣項目有以下三種：（保證繞組的各導電部分與鐵心間的可靠絕緣以及繞組本身間的可靠絕緣）。
（1）對地絕緣：定子繞組整體與定子鐵心間的絕緣。
（2）相間絕緣：各相定子繞組間的絕緣。
（3）匝間絕緣：每相定子繞組各線匝間的絕緣。
電動機接線盒內的接線：
電動機接線盒內都有一塊接線板，三相繞組的六個線頭排成上下兩排，并規定上排三個接線樁自左至右排列的編號為1（U1）、2（V1）、3（W1），下排三個接線樁自左至右排列的編號為6（W2）、4（U2）、5（V2），.將三相繞組接成星形接法或三角形接法。凡制造和維修時均應按這個序號排列。
