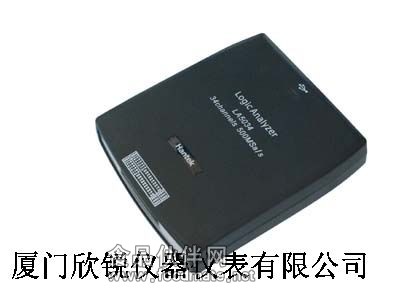

虛擬邏輯分析儀LA5034

34通道500MHz采樣USB口。LA5034 USB 虛擬邏輯分析儀是專門用于觀測數字信號的測試測量?jī)x器，它具有多線示波器和其它自動測試儀器的優點。 采用大規模集成電路，整合了USB 2.0 、CPLD 、FPGA、高頻數字電路、嵌入式系統等先進技術，采用USB2.0供電即插即用，相對于傳統的臺式邏輯分析儀具有更高性能價格比，攜帶方便，簡單易用，擴展性好等優點，是替代傳統設備的選擇。
LA5034 USB 虛擬邏輯分析儀是專門用于觀測數字信號的測試測量?jī)x器，它具有多線示波器和其它自動測試儀器的優點。 采用大規模集成電路，整合了USB 2.0 、CPLD 、FPGA、高頻數字電路、嵌入式系統等先進技術，采用USB2.0供電即插即用，相對于傳統的臺式邏輯分析儀具有更高性能價格比，攜帶方便，簡單易用，擴展性好等優點，是替代傳統設備的選擇。

LA5034 是一款500MHz ,34通道高性價比邏輯分析儀，可用于各種數字電路的開發、測量、分析和調試工作，是電子研發，電子測量工程師，高校師生的科研開發和教學的得力助手。LA5034同時也是一款擁有多種嶄新測量手段的儀器。
1．   具有足夠多的輸入通道，能同時觀測很多路數據流信息或控制信息，并以某種方式捕捉窄脈沖干擾。
2．   具有延遲能力，能夠捕捉所需觀察點前后的波形，具有多種捕捉數字信息的功能。
3．   具有存儲記憶能力，能看到偶然的出錯信息，并可以從記憶下的狀態中尋找故障源。
4．   具有直觀而靈活的顯示方式，便于動態分析，能進行信息的變換，可以用二進制，十進制，十六進制或ASCII碼顯示信息，方便程序的修該和調試。
5．   具有多種觸發方式，可以在很長的數據流中，對所觀察分析的那部分信息做出準確的定位，從而捕獲對分析有用的信息，對于軟件分析，它可利用其觸發功能跟蹤運行的程序。對于硬件分析，觸發功能可以檢測并顯示系統中存在的干擾和毛刺。
6．   可靠的毛刺檢測能力。由于數字電路的競爭現象，信號間串?dāng)_、外界干擾和電源藕合等因素，常常使信號中夾雜著不規則的毛刺，這會引起電路運行出錯。邏輯分析儀能夠通過特殊的毛刺檢測技術捕捉并顯示毛刺。

型號  LA5034
通道數  34
輸入阻抗  200K（C=10p）
輸入電壓范圍  -60V~60V
電壓閾值范圍  -6V~6V
采樣速度  500MHz
信號輸入帶寬  150MHz
時間分辨率  2ns
采樣深度  2K
存儲深度  68K
壓縮模式數據記錄時間  10小時
壓縮模式采樣速率  200MHz
觸發器工作速度  250MHz
兼容輸入  TTL,LVTTL,CMOS,LVCMOS,ECL,PECL,EIA
靜電保護區  15KV
主機接口  USB Port
使用溫度范圍  -10℃~60℃
尺寸  長：200mm 寬：150mm 高：25mm
重量  0.5KG
配件  1根排線，1根USB數據線，1套小測試夾
