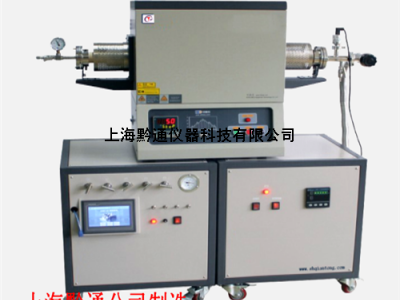

真空管式爐 管式氣氛爐 管式真空爐 氣氛管式爐 氣氛爐

設備介紹

QGF系列管式氣氛爐以高標準、高配置、高要求研發創新設計，以嚴格按節能環保的新材料、新工藝研發制造，比普通老式電爐節能50℅以上，取代（老式型高耗能，高污染）的電爐。

設備用途

 設備主要用于高溫精密退火、微晶化、陶瓷釉料制備、模具退火、粉末冶金、塑膠粉沫實驗、納米材料、金屬零件退火氣氛保護及做高溫工藝要求的熱處理。

應用單位

行業

 本設備廣泛用于高等院校、科研院所、工礦企業、軍工、電子、冶金、醫藥、陶瓷、玻璃、機械、金屬、建材、化工等單位行業的新材料開發、熱處理等實驗和生產理想設備。

產品特點

創新設計技術

節能環保新材料、新工藝

智能控溫技術

結構合理，外型美觀

氣壓系統安全性高

比普通老式電爐節能50℅以上

7、取代（老式型高耗能，高污染）的電爐

主要技術參數

溫度范圍

室溫～1200℃ （推薦使用溫度1150℃ ）

爐管尺寸

Φ60800mm （ΦxL)

箱體結構

殼體采用優質冷軋鋼板雙層結構臺式設計，經過折型精加工焊接、烤漆高溫處理而成，殼體堅固耐用，結構合理，外型美觀

爐膛材料

優質真空吸附成型高純氧化鋁多晶體無機纖維材料及反紅外熱輻射等新材料，爐膛經過嚴格的新工藝構筑，抗熱震性強，耐急冷急熱性強，耐腐蝕性好，不塌陷，不結晶，不掉渣，無污染等新工藝

控溫系統

高配置智能軟起動恒流控溫系統技術（微電腦智能控溫儀、晶體模塊化可控硅、移相觸發器、傳感器）等部件組成，具有多段程序可編程升溫、恒溫、降溫功能、PID調節、At自整定、設置時間及溫度值，全自動運行，空氣隔熱技術及熱感應驅動系統，當外爐殼內表面溫度達到50°c時，自動啟動散熱風扇，快速有效的降低外殼溫度，不需要人工看守

加熱元件

采用優質康泰爾電阻絲為加熱元件，大大延長加熱元件壽命

控溫方式

微電腦智能控溫儀，智能軟起動恒流控溫系統技術

熱電偶

K型(鎳鉻-鎳硅)

控溫精度

±1℃

爐溫均勻性

±3℃

工控信號

4～20mA

最快升溫速率

≤ 15 ℃/ min

推薦升溫速率

≤ 5~10 ℃/ min

真空度

冷態真空度10KPa

法蘭

不銹鋼法蘭及高溫密封圈密封，真空度及保壓效果好

控制氣體

采用優質轉子流量計

可充氣體

氮?dú)狻鍤獾榷栊詺怏w （使用氣氛壓力0.02~0.04Mp）

閥控系統

抽真空閥、進氣閥、自動、手動排氣閥

氣壓保護

超壓自動、手動排氣功能

電氣保護系統

獨立超溫保護、過流、漏電、短路保護

附件配置

轉子流量計、爐勾、擋溫塞、操作說明書及質?？?/p>

可選拓展配置

1、可選擇數顯（質量流量計）控制氣體更精準

2、微電腦彩色觸摸屏控溫儀，人機畫面，USB接口可直接或下載打印

3、設備與計算機連接遠程控制軟件、全可控操作編程設置參數、程序編程、自動運行、查看歷史記錄或打印報表等功能

產品型號

爐膛規格ΦxD(mm)

額定電壓(VAC)

額定功率(Kw)

QGF1200-30

Φ30800

220VAC/50/0Hz

2

QGF1200-40

Φ40800

220VAC/50/0Hz

3

QGF1200-50

Φ50800

220VAC/50/0Hz

3

QGF1200-60

Φ601000

220VAC/50/0Hz

4

QGF1200-80

Φ801000

220VAC/50/0Hz

4

QGF1200-100

Φ1001000

220VAC/50/0Hz

5

QGF1200-120

Φ1201000

220VAC/50/0Hz

5

說明：

1、單溫區尺寸300mm，多溫區尺寸3x250mm

2、以上規格功率以技術資料為準

3、根據客戶要求，爐管規格尺寸可按要求定制
