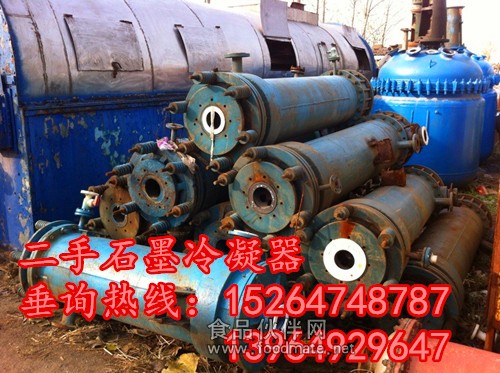

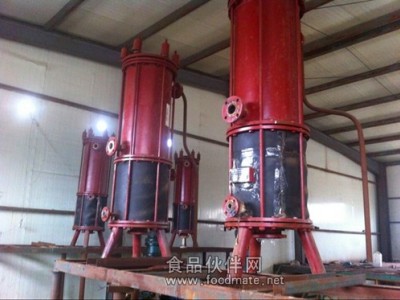

二手石墨換熱器按其結構可分為塊孔式﹑管殼式和板式3種類型。 塊孔式﹕由若干個帶孔的塊狀石墨組件組裝而成。 管殼式﹕管殼式換熱器在石墨換熱器中占有重要地位﹐按結構又分為固定式和浮頭式兩種。 板式﹕板式換熱器用石墨板粘結制成。此外﹐還有沉浸式﹑噴淋式和套管式等(見蛇管式換熱器﹑套管式換熱器)。石墨換熱器耐腐蝕性能好﹐傳熱面不易結垢﹐傳熱性能良好。但石墨易脆裂﹐抗彎和抗拉強度低﹐因而只能用于低壓﹐即使承壓能力的塊孔狀結構﹐其工作壓力一般也僅為0.3～0.5兆帕。石墨換熱器的成本高﹐體積大﹐使用不多。它主要用于鹽酸﹑硫酸﹑醋酸和磷酸等腐蝕性介質的換熱﹐如用作醋酸和醋酸酐的冷凝器等。石墨管材根據其浸漬的材料不同,分為合成樹脂浸漬.水玻璃樹脂浸漬以及瀝青浸漬. 2特性石墨換熱器耐腐蝕性能好，傳熱面不易結垢，傳熱性能良好。但石墨易脆裂，抗彎和抗拉強度低,因而只能用于低壓,即使承壓能力的塊孔狀結構，其工作壓力一般也僅為0.3～0.5兆帕。石墨換熱器的成本高，體積大，使用不多。它主要用于鹽酸、硫酸、醋酸和磷酸等腐蝕性介質的換熱，如用作醋酸和醋酸酐的冷凝器等。主要用在氯堿化工、石油化工、氟化鹽、鈦白、鋯業、氯乙酸、氯化石蠟、單晶硅氟化工等生產行業。 3分類①塊孔式:由若干個帶孔的塊狀石墨元件組裝而成。②管殼式：管殼式換熱器在石墨換熱器中占有重要地位，按結構又分為固定式和浮頭式兩種。管殼式換熱器(shell and tube heat exchanger)又稱列管式換熱器。是以封閉在殼體中管束的壁面作為傳熱面的間壁式換熱器。這種換熱器結構較簡單，操作可靠，可用各種結構材料（主要是金屬材料）制造，能在高溫、高壓下使用，是目前應用最廣的類型。③板式：板式換熱器用石墨板粘結制成。此外，還有沉浸式、噴淋式和套管式等（見蛇管式換熱器、套管式換熱器）。板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。各種板片之間形成薄矩形通道，通過半片進行熱量交換。板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占 地面積小、安裝清洗方便、應用廣泛、使用壽命長等特點。在相同壓力損失情況下，其傳熱系數比管式換 熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90%以上。
