| 設計 和 功能 |

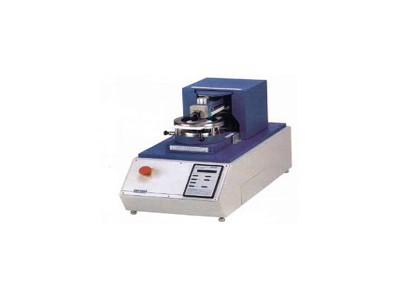

| 430P型劃格試驗儀是臺式儀器，結構牢固，在惡劣條件下也可使刀具穩定可靠。試驗過程由PLC控制，所有參數(刻劃速度、刻劃長度、十字刻劃模式)可用按鍵設定。每個運動程序(試驗片傳送、刻劃位置和要求壓力調節)均由獨立的步進馬達驅動。 在試驗時，樣本以恒定速度直線運動。刻劃刀尖按要求的壓力壓在樣本上(50 N)。傳輸導軌保證試驗刀尖按規定要求壓在試驗盤上。供應范圍包括兩個控制板，用以進行不同十字刻劃模式，其很容易進行互換。 430P型電動劃格儀有兩種型式，430P-I,430P-II,430P-II是電動調節壓力。 一套5件的砝碼作為選擇附件用于在低壓范圍內進行試驗，試驗壓力在(1 ~ 10 N)范圍內，以1N為遞進單位。 |
| 特 殊 性 能 |
| ● 2個刻劃速度，2個刻劃長度可按要求進行組合。 ● 9種預定十字刻劃，符合大多數使用的標準。 ● 1個自由程序控制十字刻劃模式，用以適應特別需要。 ● 用步進電機設定刻劃距離。 ● 刻劃穿過絕緣層到金屬基層時會有顯示。 ● 迅速夾持裝置，夾持范圍廣。 |
| 十 字 刻 劃 試 驗 |
| 430 P型可按一般標準進行劃試驗，(見表中匯總)不用額外程序?？蛇x擇下列十字刻劃法(劃刀數量×刀距mm)。2×5，6×1，6×2，6×3，8×1，8×2，11×1，11×2。 刻劃連續自動用硬金屬刀尖以40 mm/s刻劃速度進行十字刻劃。將試驗片轉90°，重復刻劃完成十字刻劃。在試劃中可找出劃破涂層到基材的載荷要求。在430P-II型機中(電機驅動壓力調節)，這一要求很容易從一自動試劃中實現。 對一些標準進行刻劃分析時要用粘合膠帶進行剝離。粘合膠帶也會以附件供應給客戶予滿足EN ISO 2409(膠帶寬25 mm，粘合力10±1N)要求。供貨范圍包括一個2.5倍放大鏡用以評定刻劃。大部分標準中外觀質量可用標準的刻度(刻劃規)進行視覺比較。 盡管使用刻劃方法的附著力試驗可進行互相比較，但不適合與另外的試驗方法的結果作對比(如：垂直撥離試驗EN 24 624)。因?yàn)樗鼈兪遣煌倪^(guò)程 |
儀力信產品目錄提供下列型號進行附著力剝離試驗。 ● 525型附著力試驗儀 (手動／價廉) ● 525 MC型附著力試驗儀 (電動／電池驅動) ● 513 MC型附著力試驗儀 (電液壓／交流電源操作)
| 標 準 | 膜 厚 | 刀頭數×刀間距 mm |
| ISO 2409 EN ISO 2409 (注1) | ≤60 um 60 ~ 120 um 120 ~ 250 um | 6×1 (對軟基材) 6×2 (對硬基材) 6×2 6×2 |
| ASTM D 3359 | ≤50 um 50 ~ 125um | 11×1 6×2 |
| JIS K 5400 JIS K 6894 | ≤60 um 60 ~ 120 um ≥120 um | 11×1 6×2 6×3 |
| SNV 37111 | ≤60 um >60 um | 8×1 8×2 |
| VDA 621-411 | ≤60 um 60 ~ 120 um >120 um | 6×1 6×2 6×3 |
| ECCA (注2) | ≤50 um >50 um | 11×1 2×5 |
1. 自1994年起，歐洲標準EN ISO 2409代替DIN 53151、 BS 3900：E6、 NF T 30-38及 SIS 184172。2. 劃格試驗可用來強化深度拉伸試驗結果，按EN ISO 1520 －可用儀力信杯突試驗儀200、202、202C和204型。 －沖擊試驗儀符合ASTM D 3359，特別提供球沖擊試驗儀304 ECCA。
| 抗 劃 傷 試 驗 |
| 符合GME 60280的抗劃傷試驗，選擇刀頭φ1 mm，預定格距 (20片刀，相距2 mm)。壓力用劃格試驗相同的5N，速度1米／分鐘。 分析抗劃傷試驗時，與沒有損壞的塑料表面比較殼度差△L。可滿足這一要求的為照明D65光源，測量幾何角d/8測量孔φ27 mm。 |
| 特 殊 試 驗 |
| 不同GME 60 208，也可能用其它辦法進行改變的抗劃傷試驗 － 試驗刀頭 (園珠工具φ0.5 mm、φ0.75 mm 、φ3 mm 作為附件供應) － 試驗載荷(2 ~ 50 N，2N遞進或用砝碼套件，1 ~ 10 N，1N遞進作為附件供應) 對劃格試驗和抗劃傷試驗，程序設置模式可進行任何試驗設定，邊長40 mm。刀間距離可設定為0.5 mm倍數。為使試驗時間減至，經常選用長度刀具及相應的連接附件。 |
| 技 術 數 據 |
| 尺寸 (寬x高x深) | 330×460×750 mm |
| |
| 凈 重 | 約 40 kg |
| 電 源 | 115 / 230 VAC，50 / 60Hz (訂貨時請指定電壓) |
| 功 率 | 400 W |
| 試驗片規格 () | 80×50 mm |
| 試驗片規格 () | 105 mm 寬、長度任意 |
| 樣 本 厚 度 | 0.5 ~ 20 mm |
| 標準載荷范圍 | 2 ~ 50 N (2N進位) |
| 特殊載荷范圍 | 1 ~ 10 N (1N進位) (須配合選購附件) |
| 刻 劃 路 徑 | 25 或 45 mm |
| 刻 劃 速 度 | 1 m/min 或 40 mm/s |
