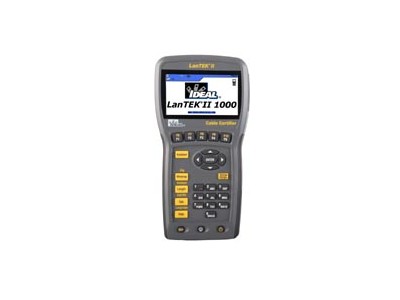

LanTEK® II是一款高速、高性價比線纜認證測試儀，9秒完成5e類認證測試，14秒完成6類認證測試，10Gb線外串?dāng)_測試速度較同類儀表快4倍。采用技術，不再使用特殊鏈路適配器，只用普通標準跳線即可完成絕大多數布線工程測試任務，限度地節約了時間與成本。 FiberTEK® FDX是世界上惟一能在單根光纖上實現“雙向雙波長”認證測試的測試選件，測試速度3倍于現有儀表。三種型號滿足不同測試要求，無需更多花費?？膳cLanTEK® II 350、LanTEK® II 500、LanTEK® II 1000中任意一款儀表配合使用，測試精度均通過ETL認證。 選用TERA、GG45、CE7接口適配器后，LanTEK® II系列測試儀能完成7/7A類（F/FA級）布線系統的測試；選用M12工業以太網或同軸電纜測試適配器后，即可完成相應系統的測試。 LanTEK® II系列線纜認證測試儀產品特點： · 全中文，內置GB50312-2007綜合布線測試標準 · 性價比——認證6類（E級）到7A類（FA級）線纜并向下兼容 · 高速測試——節約時間與成本 · 海量存儲——儀表內存可存儲1700條6類帶圖形的測試結果，支持64G U盤 · 測試方法——無需昂貴的鏈路適配器，使用標準跳線完成絕大多數布線工程測試 · 極速測試光纖——使用FiberTEK® FDX適配器，在單根光纖上實現“雙向雙波長”認證測試 · 明亮寬屏顯示——白色背光4.3”寬屏，更易查看圖形化高頻測試結果 · 350MHz與500MHz型號均可升級至1000MHz測試帶寬 · 智能鋰離子電池——18小時工作時間，自帶電量計，精確顯示剩余電量 · 1年質保 節約有道 LanTEK® II通過多種途徑，較以往更能節約時間與成本。 通用鏈路測試 測試技術摒棄了昂貴的“鏈路適配器”。通過通用測試適配器和常規跳線，可完成從5e到6A各類線纜的認證測試，當出現磨損時，常規跳線是惟一需更換的部件。這樣就避免了更換與訂購適配器造成的時間和成本的浪費。 同時完成“信道”與“鏈路”測試 只有LanTEK®系列測試儀能實現：不更換適配器，同時完成“信道”與“鏈路”測試。技術的雙模式（DualMODE）功能，實現只按一次“自動測試”按鈕，得到2個不同標準的評判結果，而測試時間不變。此功能至少能比其它儀表節省一半的測試時間。 同時認證6類布線的“鏈路”與“信道”指標，無需花費更多時間就能滿足線纜制造商和終用戶的不同要求。 另外，同時用現有布線標準和將來建議標準評測布線系統，可避免日后的重復測試。 高速測試 9秒完成5e類（100MHz）認證測試，14秒完成6類（250 MHz）認證測試，16秒完成6A類（500MHz）認證測試，并記錄圖形結果。光纖認證測試速度3倍于同類型儀表，10Gb線外串?dāng)_測試速度較同類儀表快4倍。 大容量存儲 LanTEK® II的存儲容量7倍于同類型儀表，其表內存儲器可帶圖形保存1700條6類線纜測試結果，并支持將記錄轉存至U盤（支持64G），以便攜帶與存檔。 大容量智能電池 新型智能鋰離子電池能提供18小時現場測試時間。電池自身提供2種充電模式：通過測試儀進行“機內慢充”，充電時間約6小時；取出電池進行“脫機快充”，充電時間為4小時。電池內置電量計，自動調整每次充放電過程，并提供精確的剩余電量顯示。 三種型號滿足不同需求 LanTEK® II 350、LanTEK® II 500、LanTEK® II 1000分別以其測試帶寬命名。LanTEK® II 350可認證6類及以下級別銅纜；LanTEK® II 500專為6A類銅纜設計，同時向下兼容所有類別銅纜認證測試；LanTEK® II 1000是世界上能滿足1000MHz測試帶寬的快認證測試儀表，超過7類（F級）600MHz測試要求，達到7A類（FA級）1000MHz認證標準，并滿足有線電視、數據、語音共享系統的測試要求。 功能強大的報告軟件 IDEAL DataCENTER（IDC）報告軟件賦予用戶強大的功能。測試列表可按用戶要求顯示所有測試參數，快速給出所需測試余量；通過選擇圖像類型，快速瀏覽頻譜圖；通過滾動測試列表，快速刷新記錄圖形結果。這種可視化搜索，能快速發現微小異常。報告軟件可生成詳細、簡短、單行等多種報告，可將數據存儲為XML、CSV及PDF文件格式，還可按用戶要求在頻譜圖中任意顯示所關心頻點的測試參數、鎖定關心的測試曲線，甚至改變曲線顏色。因此，IDC成為人機界面友好、功能強大的報告軟件。 LanTEK® II系列測試儀一般技術指標 | 儀表尺寸 | 高/寬/厚：25.4cm/12.7cm/5.3cm | | 儀表重量（帶電池） | 主機：1.1kg 遠端機：1.0kg | | 電池 | 鋰離子電池，7.4V，6.6AH；充電器12V/2ADC；典型使用時間：18小時（新電池運行6類測試，每2.5分鐘測試一次，背光全開）；充電時間：快速4小時，儀表內充電6小時。 | | 外接電源 | AC 110-240V / DC 12-15V, 2A | | 顯示器 | 4.3”寬屏TFT，480×272像素，有效顯示區域95×54mm | | 接口 | 適配器接口：168針極低串?dāng)_接口 Mini USB接口、USB主接口（僅主機有） 4針串口（僅供維修用） 耳麥接口 電源/充電接口 | | 存儲器 | 容量：可存儲1700條帶圖形6類線測試結果 支持64G U盤 | | 測試參數 | 接線圖、直流環路電阻、電容、近端串音、插入損耗、近端衰減串音比、遠端衰減串音比（等電平遠端串音）、回波損耗、特性阻抗、時延、時延偏差、近端串音功率和、近端衰減串音比功率和、遠端衰減串音比功率和、線外串?dāng)_（需選用AXT測試套件） | | 長度 | 0-2000 ft.，分辨率1 ft.，誤差±(3% + 3 ft.) | | 時延 | 0－8000ns，分辨率1ns，誤差±（3％＋1ns） | | 特性阻抗 | 35－180Ω，分辨率0.1Ω，誤差±（3％＋1Ω） | | 電容（每英尺） | 0-100nF，分辨率0.1pF，誤差±（2％＋1pF） | | 環路電阻 | 0-200Ω，分辨率0.1Ω，誤差±（1％＋2Ω） | | 插入損耗 | 分辨率0.1dB | | 近端串音 | 分辨率0.1dB | | 回波損耗 | 分辨率0.1dB | | 遠端衰減串音比 （等電平遠端串?dāng)_） | 分辨率0.1dB | | 本底噪聲 | < -90dB | | 動態測量范圍 | > 90dB | | 測試標準 | GB 50312-2007 ANSI/TIA/EIA 568C，ISO 11801 AS/NZS 3080，IEEE 802.3，EN50173，EN50173.A1 | | 測試時間 | 5e類測試時間9秒；6類測試時間13秒；6A類測試時間18秒； | | 適配器類型 | Cat 6/6A Class E/EA RJ-45接口適配器（標配） GG45/ ARJ45/TERA/EC7 (MMCPRO3000)7類接口適配器（選件） 同軸電纜50-75 (BNC)接口適配器（選件） M12工業以太網接口適配器（選件） | | 音頻發生器 | 集成在主機和遠端機內，與標準模擬音頻探針兼容，可選音調（高/低/顫音）500/600Hz，可選擇輸出針腳 | | 測試接口輸入保護 | 100V @ 25mA | | 使用溫度 | 0°C ～ 50°C， 不凝結 | | 存儲溫度 | -20°C ～ 70°C， 不凝結 | | 振動與跌落實驗 | 滿足MIL-PRF-28800 F，Class 3要求 | | 界面語言 | 簡體中文 | | 精度 | 精度基線：經ETL認證，滿足IEC 61935 Level III/IIIe/IV； 信道/鏈路：TIA 568-B.2-2及IEC 61935 Level III/IIIe/IV | | 質保 | LanTEK® II/FiberTEK® FDX設備：自購買日起1年 電池及附件：自購買日起90天 | | 報告軟件安裝要求 | 安裝要求：Microsoft Windows® XP或Vista，512MB內存，500MB硬盤； 每處理1,500條6類測試記錄，需增加1GB硬盤空間 | LanTEK® II系列測試儀部件配置 | 項目 | 數量 | 描述 | | 產品型號 | | 33-991 | 33-992 | 33-993 | | 主機型號 | | LanTEK® II-350 | LanTEK® II-500 | LanTEK® II-1000 | | 測試帶寬 | | 350MHz | 500MHz | 1000MHz | | 標配適配器 | 2 | 6類通用測試適配器 型號：0012-00-0629 | 6A類通用測試適配器 型號：0012-00-0656 | 6A類通用測試適配器 型號：0012-00-0656 | | 標配跳線 | 2 | 6A類 F/FTP跳線 型號：6011-50-0001 | 6A類 F/FTP跳線 型號：6011-50-0001 | 6A類 F/FTP跳線 型號：6011-50-0001 | | 交流電源/充電器 | 2 | 110-124VAC，12VDC 型號：33-990-PS01 | | 對講耳麥 | 2 | 型號：33-990-TS01 | | USB通信線 | 1 | 型號：33-990-DC01 | | 鋰離子電池 | 2 | 型號：33-990-BP01 | | 標配硬質儀表箱 | 1 | 型號：33-990-CC01 | | 報告軟件 | 1 | 光盤1份 | | 儀表背帶 | 2 | 儀表背帶 | | 證書 | 1 | ETL精度認證證書 | 選配 | 7類適配器及跳線 | 2 | － | － | GG-45套包 型號：1019-00-1100 TERA套包 型號：1019-00-1105 | | 線外串?dāng)_測試套件 | 1 | － | LANTEK10GBKIT | LANTEK10GBKIT | | 同軸電纜適配器 | 2 | 50/75歐姆 BNC接口測試適配器 型號：1019-00-0343 | | 6類跳線測試套件 | 1 | 型號：1019-00-1116 | | 5e 110模塊測試套件 | 1 | 型號：1019-00-1112 | | 5eBIX模塊測試套件 | 1 | 型號：1019-00-1114 | | 5e 66模塊測試套件 | 1 | 型號：1019-00-1115 | | 適配器便攜箱 | 1 | 型號：33-990-CC02 | |
