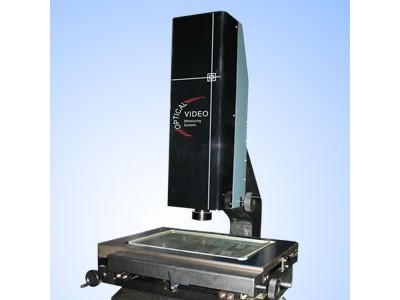

手動二次元影像儀
型號 ECON-2010L
X、Y行程 200*100
示值精度 3+L/150um
光柵尺解析力 0.001mm
重現性 〈0.005mm
外形尺寸(W*D*H) 550*550*800mm
機臺重量 100Kg
放大倍數 20x～120x（17寸顯示幕上）
臺面荷重 15Kg
CCD 彩色1/3寸
驅動方式 Manual
照明光源 LED泠光源
[功能介紹]:
1、 繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD 相似。
2、 測量：可測量平面上的任何幾何尺寸（角度、長度、直徑、半徑、點到線的距離、圓的偏心、兩圓間距等）。
3、 標注：可在實時影像中的實際工件上標注各種幾何尺寸。
4、 拍照：可拍下實物照片，包括所標注的尺寸。
5、 圖形輸出到AutoCAD：可將按實時影像中的實際工件的外形所描繪的圖形輸出到AutoCAD中成為標準工程圖。
6、 JPEG圖片輸入：可輸入預先快照下的JPEG 圖片與實時影像中的工件進行比對。
7、 輸出到AutoCAD自動擺正：可將按實時影像中的工件實際外形所描繪圖形按實際需要來自行設定基準并在傳輸過程中擺正圖形.
8、 AutoCAD中的標準工程制圖輸入：可把 AutoCAD中的標準工程制圖直輸入實時影像中與實際工件重迭而進行比對，從而找出工件和工程制圖的區別。
9、 鳥瞰圖：可觀察工件的全圖形并具有類似 AutoCAD的縮放功能。
10、 在鳥瞰視圖中標注：可以在鳥瞰全圖中進行標注尺寸。
11、 直接輸入圓、線段：可按客戶需要輸入標準的圓或線（客戶自己定義圓、線的大小、長度和坐標位置）。再以標準的圓、線與影像中的實物比較，從而找到工件的誤差。
12、 以極坐標方式輸入線：可按客戶需要以極坐標的方式輸入標準線段。
13、 自設客戶坐標：可以根據客戶本身的需要，自行在實時影像上設定坐標原點(00)。
14、 坐標標注：以自己所設定的坐標原點 (00)為基準，標注實時影像中任意 一點的坐標位置。
15、 捕捉交點：可以自動捕捉兩線的交點。
16、 取R角：美國七海公司之取 R角方式為現今市面上精準 的取R角方式。
