長期供應全自動影像測量儀

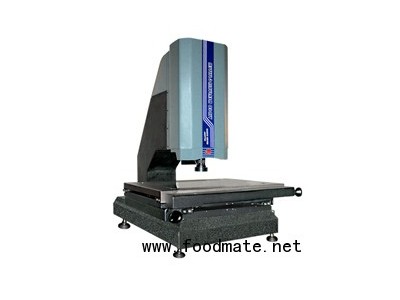

全自動影像測量儀器
SOV-3020AZ
『技術參數』
重現性（Repeatability): <0.005mm
解析力（Resolution): 0.0005mm
示值精度（Linearaccuracy):3+L/150um
X＊Y＊Z行程（X＊Y＊Zrange）:300x200x150mm
外形尺寸（WxDxH):700x500x900mm
臺面大?。∕achine Size):500x350mm
機臺重量（Machine weight):180kg
放大倍數（Zoom multiple):20x~120x
臺面荷重（Table-board weight):20kg
CCD:彩色1/3寸41萬畫素（1/3"color CCD）
SOV-3020AZ自動測量全功能版
『功能介紹』
1、 CNC電動桌面：（以軟件功能控制工作臺面，增加操作人員使用及操作上的方便性）。
2、 CNC自動測量：可按客戶自行設定的程序自動測量出產品尺寸，測量值可自動轉到Excel生成統計報表。
3、 SPC數據轉換（制程能力分析）：能將測量之?dāng)?shù)據輸出至Excel進行分析。
4、 掃描工件外形作為行動地圖：以圖原點（外形圖）形式成為行動地圖,若以鼠標則工作臺會自動將你所點擊的移動至畫面中心點。
5、 自動多點畫線、畫圓：減少兩點畫線（畫圓）造成的誤差，更精確測量。
6、 自動取線、取圓：無須以人工取線或圓，在某一范圍內軟件可自動捕捉到精確的線或圓。
7、 自動平均多點線，自動平均多點圓。
8、 輔助對焦：由計算機判定每次的對焦面，以保證變換焦距時測量的重現性及精準度。
9、 簡易測高：搭配輔助對焦功能可測量Z軸高度。
10、 圖形輸出到AutoCAD：可將實時影像中按實際工件外形所描繪的圖形直接輸出到AutoCAD中成為工程圖。
11、 圖形輸出到AutoCAD并自動擺正：可將按實時影像中按實際工件外形所描繪的圖形按實際需要來自行設定基準并在傳輸過程中擺正。
12、 AutoCAD中標準工程制圖輸入：可把AutoCAD中的標準工程制圖直接輸入到測繪儀軟件的影像中，令A(yù)utoCAD工程圖興實際工件外形重迭進行對比，從而找出工件和工程制圖的區別。
13、 JPEG圖片輸入：可輸入先前拍照儲存的JPEG圖片興實時影像中的實際工件進行重迭對比。
14、 烏瞰圖：可觀察工件的全圖形并具有類似AutoCAD的縮放功能。
15、 在烏瞰全視圖中進行標注：可以在烏瞰的全圖中進行標注尺寸。
16、 自定義圓：可按客戶需要自定義標準的圖（由客戶自行定義圓的圓心坐標、直徑、半徑）。再以標準的圓和影像中的工件作重迭對比，從而找到工件與標準圖形之間的誤差。
17、 自定義線段：客戶自行定義線段的起點坐標、長度、旋轉的角度，再與影像中的工件作重迭對比，從而找到工件與標準圖形之間的誤差。
18、 直接畫圖：直接移動工作桌，以十字線中心點畫線、圓、弧時不僅可以在AutoCAD中直接生成圖形同時在測繪儀軟件的影像中也生成相同外形及位置的圖形。
19、 自設客戶坐標：可以根據客戶本身的需要在實時影像中的實際工件上自行設定坐標原點（0，0），再以（0，0）點為基準在畫面任一點上標示該點X，Y坐標位置。
20、 坐標標注：以自己所設定之坐標原點（0，0）為基準，標注圖上任意一點的坐標位置。
21、 圖形自動捕捉：可自行設定參數，對線、圓、弧進行自動掃描邊緣并自動取得圖形。
22、 取R角功能：為目前市面上準確的平面取R角方式。
23、 測量：可測量平面上的任何幾何尺寸（角度、直徑、半徑、點到線的距離、圓的偏心、兩圓間距等等）。
24、 繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似。
25、 自動捕捉圖形線條的各結點：可以自動捕捉線的起點、中點、終點及兩線的交點、圓心及圓周上的三個結點，用于輔助標注繪圖等應用功能。
26、 標注：可在實時影像中的工件上標注尺寸。有長度、角度標注、坐標標注及連續標注等。
27、 拍照：可拍下實物照片，包括所標注的尺寸。
